บ้าน / สินค้า / สเต็ปเปอร์มอเตอร์เกียร์ / มอเตอร์สเต็ปเปอร์เกียร์ดาวเคราะห์ / 42JXGS100K/42STH 42 มม. 3N.m ~ 10N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

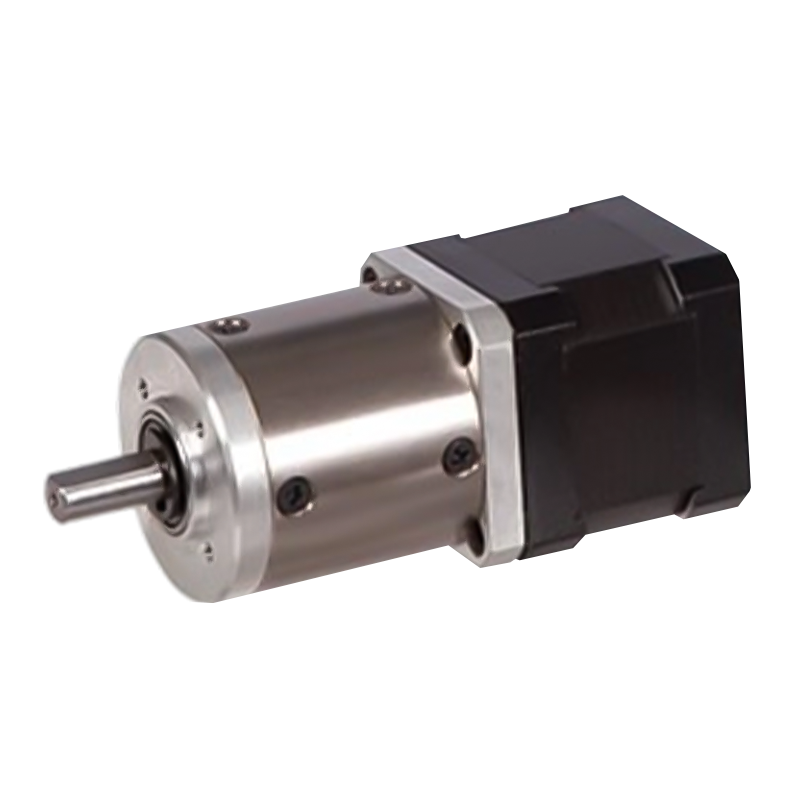

42JXGS100K/42STH 42 มม. 3N.m ~ 10N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

42JXGS100K/42STH 42 มม. 3N.m ~ 10N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

42JXGS100K/42STH ใช้วงแหวนเกียร์ด้านในที่เป็นโลหะ เป็นตัวลดดาวเคราะห์ที่มีเส้นผ่านศูนย์กลางภายนอก 42 มม. ทำให้มีช่วงแรงบิด :3N.m~10N.m.
สเต็ปเปอร์มอเตอร์มีลักษณะการตอบสนองที่รวดเร็วและสามารถเข้าถึงสถานะการทำงานที่มั่นคงได้ในเวลาอันสั้น ประสิทธิภาพการตอบสนองแบบไดนามิกของระบบได้รับการปรับปรุงเพิ่มเติมโดยการรวมคุณลักษณะความเฉื่อยต่ำของสเต็ปเปอร์มอเตอร์ชะลอความเร็วของดาวเคราะห์ สามารถเริ่มต้น หยุด และย้อนกลับได้อย่างรวดเร็ว ซึ่งสามารถตอบสนองการใช้งานบางอย่างที่มีความต้องการประสิทธิภาพไดนามิกสูง เช่น การวางตำแหน่งที่รวดเร็วและการเริ่ม-หยุดบ่อยครั้งในสายการผลิตอัตโนมัติ

  • 42JXGS100K/42STH 42 มม. 3N.m ~ 10N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์
42JXGS100K/42STH

กระปุกเกียร์ดาวเคราะห์ 42 มม

ช่วงโหลดที่อนุญาต: 3N.m~ 10N.m

มอเตอร์สเต็ปปิ้งเกียร์ดาวเคราะห์ (วัสดุริงเกียร์: โลหะ)

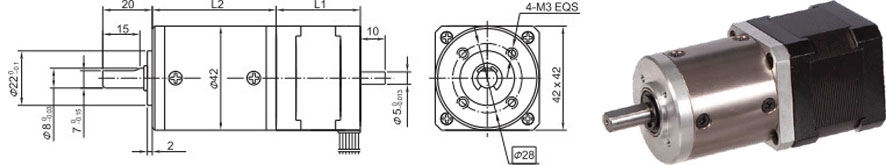

ขนาด

กระปุกเกียร์ดาวเคราะห์

วัสดุแหวน

โลหะ

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤50N

สูงสุด โหลดตามแนวแกนเพลา

≤30นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.07มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะสเต็ปปิ้งมอเตอร์ไฮบริด 42STH

หมายเลขรุ่น

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ปัจจุบัน/เฟส

ความต้านทาน/เฟส

ตัวเหนี่ยวนำ/เฟส

ถือ Torกue

#ของโอกาสในการขาย

ความเฉื่อยของโรเตอร์

น้ำหนัก

ความยาว L1

สูงสุด อัตราทดเกียร์

เพลาเดี่ยว

วี

โอห์ม

mH

ก.ซม

กรัม-ตร.ม

g

มม

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

ข้อมูลจำเพาะของกระปุกเกียร์ดาวเคราะห์ 40JXGS100K

อัตราส่วนการลด

3.82

4.88

15

19

24

56

71

91

116

212

271

346

จำนวนขบวนเกียร์

1

2

3

4

ความยาว(L2) มม

36.9

47.4

57.7

68

สูงสุด พิกัดแรงบิด กก. ซม

30

50

80

100

แรงบิดที่อนุญาตในช่วงเวลาสั้น ๆ กก.ซม

90

150

240

300

ประสิทธิภาพ%

0.9

0.81

0.73

0.66

น้ำหนัก g

200

270

330

410

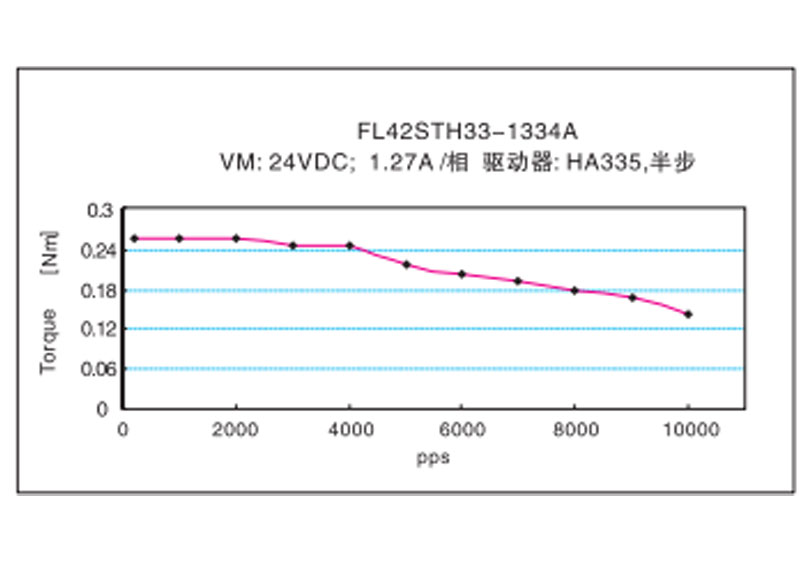

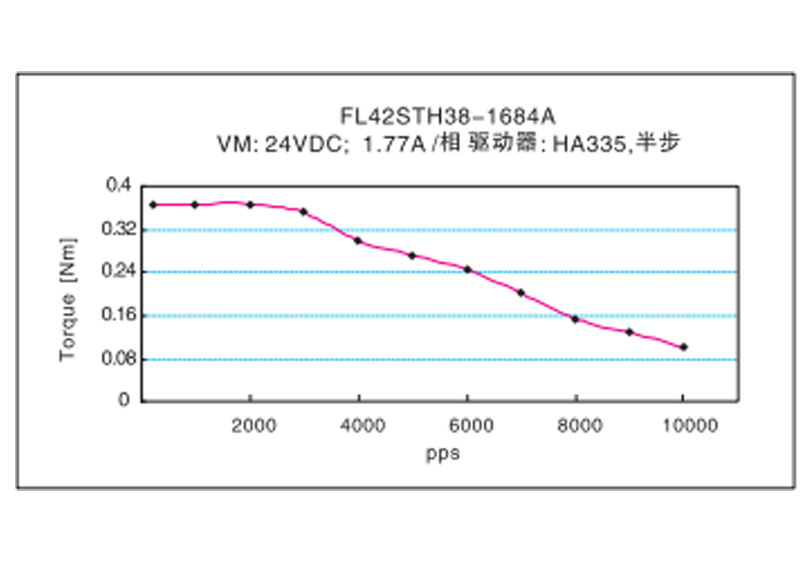

ลักษณะแรงบิดความถี่
