บ้าน / สินค้า / สเต็ปเปอร์มอเตอร์เกียร์ / มอเตอร์สเต็ปเปอร์เกียร์ดาวเคราะห์ / 42JXGTS200K/42STH 42 มม. 6N.m ~ 20N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

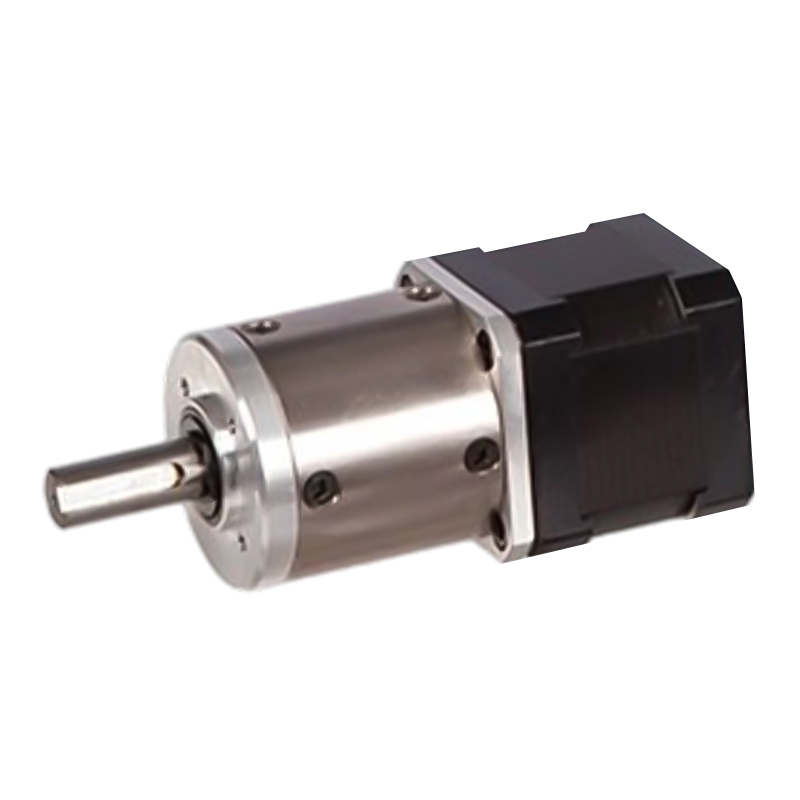

42JXGTS200K/42STH 42 มม. 6N.m ~ 20N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

42JXGTS200K/42STH 42 มม. 6N.m ~ 20N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

มอเตอร์เกียร์ Star เดินแบบไฮบริด 42JXGTS200K/42STH เป็นยูนิตกำลังประสิทธิภาพสูงที่มีเส้นผ่านศูนย์กลางภายนอก 42 มม. และช่วงแรงบิดที่อนุญาต :6N.m~20N.m.
เนื่องจากคุณลักษณะที่มีประสิทธิภาพและทนทาน จึงสามารถลดต้นทุนการบำรุงรักษาและการใช้พลังงานระหว่างการใช้งาน มีประสิทธิภาพด้านต้นทุนสูง และมีความสามารถในการแข่งขันที่แข็งแกร่งในสาขาการใช้งานที่คำนึงถึงต้นทุนหลายๆ ด้าน สามารถแบ่งย่อยมุมสเต็ปปิ้งของสเต็ปเปอร์มอเตอร์เพิ่มเติมได้ และปรับปรุงความแม่นยำในการกำหนดตำแหน่งของระบบได้อย่างมาก ตัวอย่างเช่น กล่องเกียร์ดาวเคราะห์ที่มีความแม่นยำอาจมีข้อผิดพลาดอาร์กนาทีต่ำเพียง 0.05 นาที ทำให้เหมาะอย่างยิ่งสำหรับเครื่องจักร CNC

  • 42JXGTS200K/42STH 42 มม. 6N.m ~ 20N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์
42JXGTS200K/42STH

กระปุกเกียร์ดาวเคราะห์ 42 มม

ช่วงโหลดที่อนุญาต: 6N.m~20N.m

มอเตอร์สเต็ปปิ้งเกียร์ดาวเคราะห์ (วัสดุริงเกียร์: โลหะ)

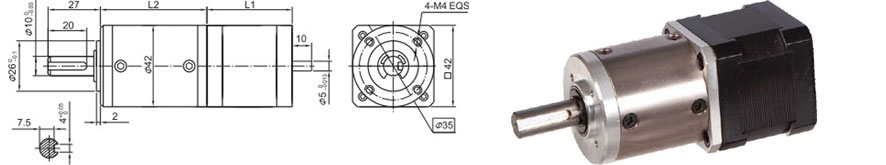

ขนาด

กระปุกเกียร์ดาวเคราะห์

วัสดุแหวน

โลหะ

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (12 มม. จากหน้าแปลน)

≤80N

สูงสุด โหลดตามแนวแกนเพลา

≤30นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.06 มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะสเต็ปปิ้งมอเตอร์ไฮบริด 42STH

หมายเลขรุ่น

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ปัจจุบัน/เฟส

ความต้านทาน/เฟส

ตัวเหนี่ยวนำ/เฟส

ถือ Torกue

#ของโอกาสในการขาย

ความเฉื่อยของโรเตอร์

น้ำหนัก

ความยาว L1

สูงสุด อัตราทดเกียร์

เพลาเดี่ยว

วี

โอห์ม

mH

ก.ซม

กรัม-ตร.ม

g

มม

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

เพลาเดี่ยว B เพลาคู่

ข้อมูลจำเพาะของกระปุกเกียร์ดาวเคราะห์ 40JXGTS200K

อัตราส่วนการลด

4.44

17

22

65

83

106

247

316

403

515

จำนวนขบวนเกียร์

1

2

3

4

ความยาว(L2) มม

38.2

49.7

60

70.3

สูงสุด พิกัดแรงบิด กก. ซม

60

100

160

200

แรงบิดที่อนุญาตในช่วงเวลาสั้น ๆ กก.ซม

180

300

480

600

ประสิทธิภาพ%

0.9

0.81

0.73

0.66

น้ำหนัก g

350

450

550

650

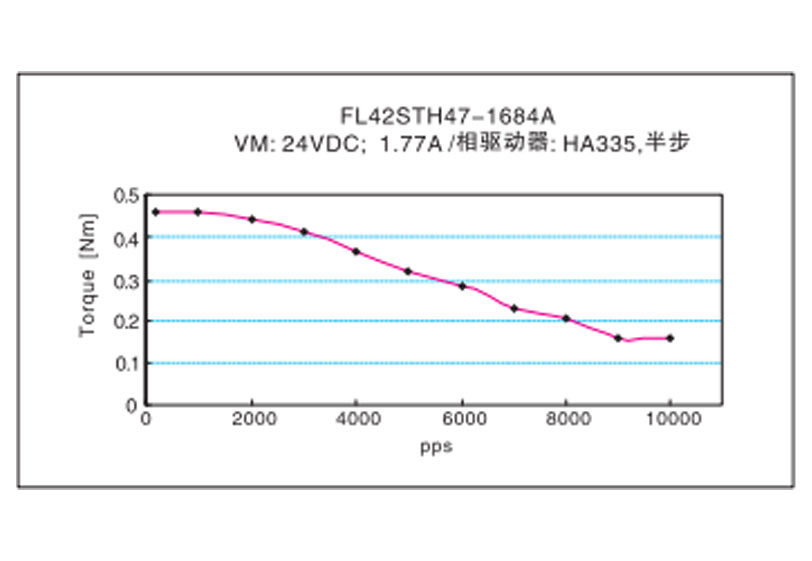

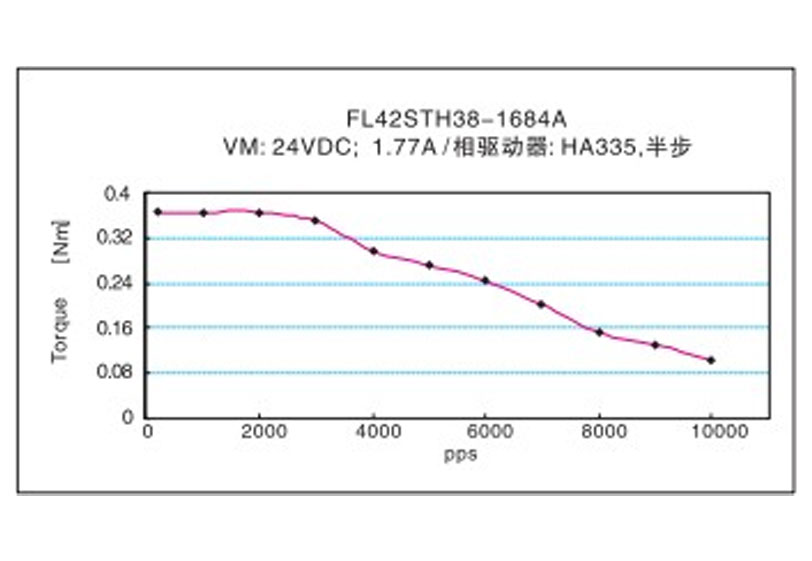

ลักษณะแรงบิดความถี่

ข้อความตอบรับ
