อธิบายสเต็ปเปอร์มอเตอร์แบบมีเกียร์: ประเภท แรงบิด และวิธีการเลือกอันที่ถูกต้อง

สเต็ปเปอร์มอเตอร์มาตรฐานเป็นอุปกรณ์ที่มีประโยชน์อย่างน่าทึ่ง โดยจะเคลื่อนที่เพิ่มขึ้นอย่างแม่นยำ คงตำแหน่งไว้โดยไม่มีเบรก และไม่ต้องใช้เซ็นเซอร์ป้อนกลับสำหรับการวางตำแหน่งพื้นฐาน แต่มีการใช้งานประเภทหนึ่งที่มอเตอร์สต็อกขาด: โหลดที่ต้องการแรงบิดมากกว่าที่มอเตอร์จะสร้างได้, โหลดที่มีความเฉื่อยสูงที่ต้านทานการเร่งความเร็ว หรืองานวางตำแหน่งที่มุมขั้นปกติ 1.8 องศานั้นไม่เพียงพอ สเต็ปเปอร์มอเตอร์แบบมีเกียร์ช่วยแก้ปัญหาทั้งสามนี้พร้อมกันโดยติดกระปุกเกียร์เข้ากับเพลามอเตอร์โดยตรง ผลลัพธ์ที่ได้คือแอคชูเอเตอร์แบบบูรณาการขนาดกะทัดรัดที่เพิ่มแรงบิด ลดความเร็ว ปรับปรุงความละเอียด และลดอัตราส่วนความเฉื่อยที่ยากลำบาก โดยไม่ต้องเปลี่ยนโค้ดควบคุมแม้แต่บรรทัดเดียว คู่มือนี้จะอธิบายวิธีการทำงานของสเต็ปเปอร์มอเตอร์แบบมีเกียร์ ประเภทเกียร์ที่มีให้ใช้งาน วิธีเลือกการกำหนดค่าที่เหมาะสม และตำแหน่งที่มอเตอร์เหล่านี้ทำงานได้ดีที่สุด

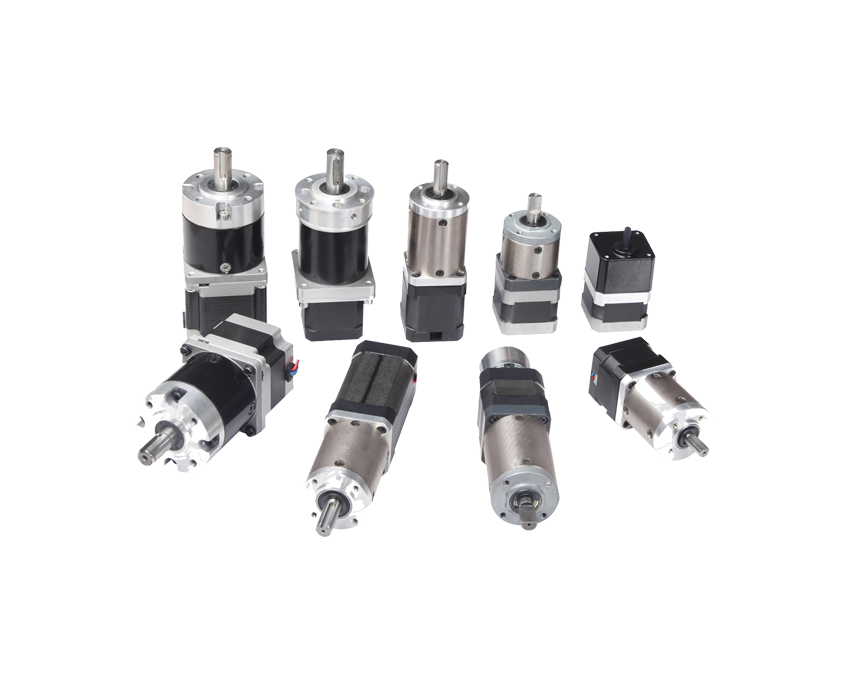

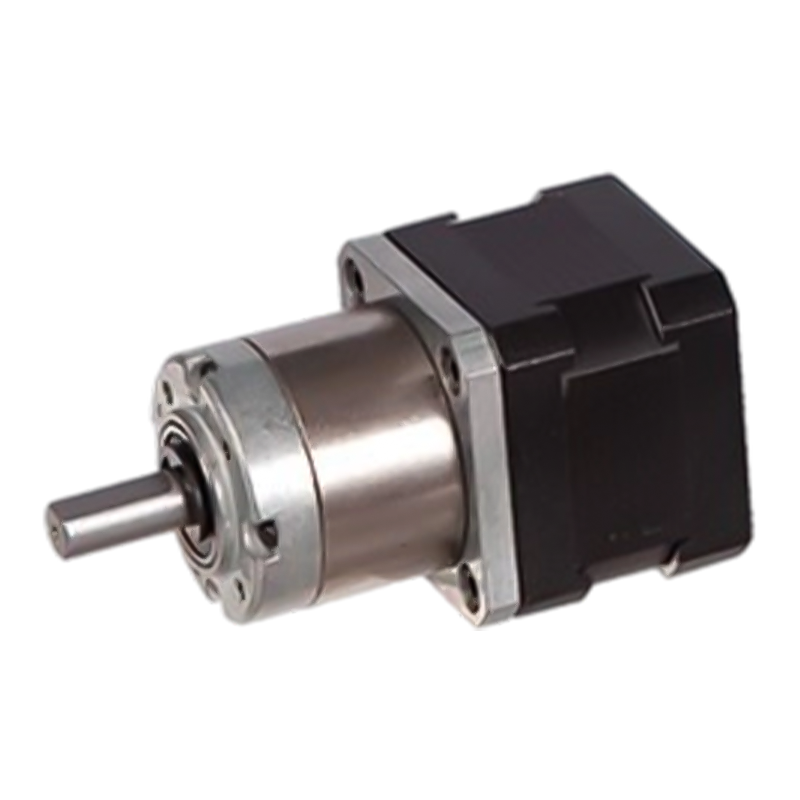

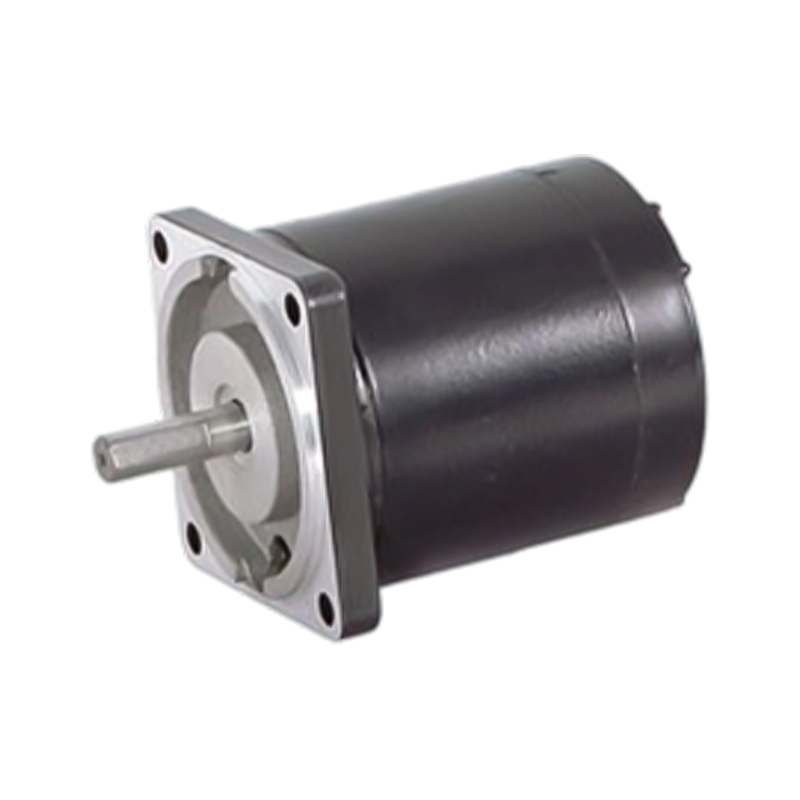

Geared Stepper Motor คืออะไรและทำงานอย่างไร

ก สเต็ปเปอร์มอเตอร์เกียร์ เป็นหน่วยรวมที่ประกอบด้วยสเต็ปเปอร์มอเตอร์ ซึ่งโดยทั่วไปแล้วจะเป็นสเต็ปปิ้งมอเตอร์ไฮบริดแบบสองขั้ว ซึ่งรวมกันโดยตรงกับกระปุกเกียร์ที่ติดอยู่กับเพลาเอาท์พุต กล่องเกียร์ได้รับการออกแบบทางวิศวกรรมและจัดตำแหน่งที่โรงงาน ดังนั้นมอเตอร์และหัวเกียร์จึงใช้หน้าแปลนยึดเดียวและนำเสนออินเทอร์เฟซทางกลที่เป็นหนึ่งเดียวให้กับเครื่องจักร เพลามอเตอร์ขับเคลื่อนอินพุตกระปุกเกียร์ เพลาเอาท์พุตของกระปุกเกียร์จะส่งการเคลื่อนที่ไปยังโหลดด้วยความเร็วที่ลดลงและเพิ่มแรงบิดตามสัดส่วน

ส่วนสเต็ปเปอร์มอเตอร์ทำงานเหมือนกันกับสเต็ปเปอร์แบบแยกเดี่ยว: ตัวขับส่งพัลส์สเต็ปและทิศทาง มอเตอร์จะก้าวหน้าไปหนึ่งสเต็ป (หรือไมโครสเต็ป) ต่อพัลส์ และตำแหน่งจะถูกติดตามวงเปิดโดยการนับพัลส์ กระปุกเกียร์ไม่ได้เปลี่ยนพฤติกรรมการควบคุมนี้ เพียงแต่เปลี่ยนการเคลื่อนไหวที่เอาท์พุตเท่านั้น ทุกขั้นตอนที่มอเตอร์ดำเนินการจะเคลื่อนเพลาเอาท์พุตไปข้างหน้าหนึ่งขั้นหารด้วยอัตราทดเกียร์ มอเตอร์ 1.8 องศา (200 สเต็ปเต็มต่อรอบ) พร้อมกระปุกเกียร์ 10:1 ให้มุมสเต็ปที่มีประสิทธิภาพ 0.18 องศา และ 2,000 สเต็ปต่อรอบเอาท์พุต การคูณความละเอียดนี้เป็นหนึ่งในคุณสมบัติที่มีค่าในทางปฏิบัติมากที่สุดของการกำหนดค่าสเต็ปเปอร์มอเตอร์แบบมีเกียร์

การแปลงแรงบิดเป็นไปตามอัตราส่วนเดียวกัน แรงบิดเอาท์พุตเท่ากับแรงบิดยึดของมอเตอร์คูณด้วยอัตราทดเกียร์และประสิทธิภาพเชิงกลของกระปุกเกียร์ มอเตอร์ NEMA 17 ที่มีแรงบิดยึด 0.5 นิวตันเมตร และกระปุกเกียร์ 10:1 ที่ประสิทธิภาพ 90% ให้แรงประมาณ 4.5 นิวตันเมตรที่เพลาเอาท์พุต ซึ่งเทียบเท่ากับเอาท์พุตของสเต็ปเปอร์แบบไม่มีเกียร์ที่มีขนาดใหญ่กว่ามากและมีราคาแพงกว่ามาก การเพิ่มแรงบิดนี้เป็นเหตุผลว่าทำไมสเต็ปเปอร์มอเตอร์ที่มีเกียร์ NEMA 17 หรือ NEMA 23 จึงสามารถแทนที่มอเตอร์ที่ไม่มีเกียร์ NEMA 34 ได้บ่อยครั้ง ซึ่งช่วยประหยัดพื้นที่และน้ำหนักของบอร์ดในเครื่อง

เหตุใดอัตราส่วนความเฉื่อยจึงมีความสำคัญและการเปลี่ยนเกียร์จะแก้ไขได้อย่างไร

เหตุผลที่สำคัญที่สุดประการหนึ่งและมีการกล่าวถึงน้อยที่สุดในการเพิ่มกระปุกเกียร์ให้กับสเต็ปเปอร์มอเตอร์คือการจับคู่ความเฉื่อย เมื่อสเต็ปเปอร์มอเตอร์ขับเคลื่อนโหลด อัตราส่วนของความเฉื่อยของโหลดต่อความเฉื่อยของโรเตอร์จะกำหนดว่ามอเตอร์สามารถเร่งความเร็ว ลดความเร็ว และหยุดได้อย่างแม่นยำได้ดีเพียงใด ถ้าความเฉื่อยของโหลดมากกว่าความเฉื่อยของโรเตอร์ มอเตอร์จะพยายามควบคุมโหลดระหว่างการเคลื่อนที่แบบไดนามิก ส่งผลให้เกิดการเกิน (ขั้นตอนที่ดำเนินการมากกว่าที่สั่ง) การที่ต่ำกว่า (ขั้นตอนที่น้อยกว่า) หรือการสูญเสียขั้นตอน - ข้อผิดพลาดในการกำหนดตำแหน่งทุกรูปแบบที่เอาชนะวัตถุประสงค์ของการใช้สเต็ปเปอร์ตั้งแต่แรก

ก gearbox reduces the load inertia reflected back to the motor by the square of the gear ratio. A 10:1 gearbox reduces reflected load inertia by a factor of 100. This means a motor that could not reliably control a high-inertia load directly can suddenly do so with confidence through a gearbox. The practical threshold most designers work within is a load-to-rotor inertia ratio of 10:1 or less. At higher ratios, positioning accuracy and dynamic performance degrade. If the calculated ratio without gearing exceeds this threshold, adding a gearbox is often the correct engineering response—more effective and less expensive than simply specifying a larger motor.

นอกจากนี้ยังมีประโยชน์จากการสั่นพ้อง สเต็ปเปอร์มอเตอร์แบบไม่มีเกียร์ที่ทำงานที่ความเร็วต่ำสามารถแสดงเสียงสะท้อนความถี่กลางได้ ซึ่งเป็นการสั่นสะเทือนและความไม่เสถียรที่เกิดจากปฏิสัมพันธ์ระหว่างความถี่สเต็ปกับความถี่เรโซแนนซ์ตามธรรมชาติของมอเตอร์ เนื่องจากสเต็ปเปอร์มอเตอร์แบบมีเกียร์จะรันมอเตอร์ภายในด้วยความเร็วสูงกว่า (ความเร็วคูณด้วยอัตราทดเกียร์) เพื่อสร้างความเร็วเอาต์พุตเท่ากัน มอเตอร์จึงทำงานต่อไปตามเส้นโค้งความเร็ว-แรงบิด โดยอยู่ห่างจากโซนเรโซแนนซ์ความเร็วต่ำ สิ่งนี้จะสร้างการเคลื่อนไหวที่นุ่มนวลและเสถียรมากขึ้นที่เพลาเอาท์พุตมากกว่ามอเตอร์ที่ไม่มีเกียร์ซึ่งทำงานที่ความเร็วสุดท้ายเท่าเดิม

ประเภทกระปุกเกียร์หลักสามประเภทสำหรับสเต็ปเปอร์มอเตอร์

กล่องเกียร์บางรุ่นไม่เหมาะกับการใช้งานสเต็ปเปอร์มอเตอร์เท่ากัน เนื่องจากสเต็ปเปอร์มอเตอร์ถูกใช้ในการวางตำแหน่ง โดยมีการเคลื่อนที่แบบสองทิศทาง การเปลี่ยนแปลงโหลดแบบไดนามิก และข้อกำหนดการหยุดและพักที่แม่นยำ กระปุกเกียร์จะต้องจัดการกับระยะฟันเฟือง ความแข็งของแรงบิด และประสิทธิภาพอย่างระมัดระวัง เกียร์สามประเภทครองตลาดหัวเกียร์สเต็ปเปอร์มอเตอร์: ดาวเคราะห์ เดือย และหนอน แต่ละคนมีโปรไฟล์ประสิทธิภาพที่แตกต่างกัน

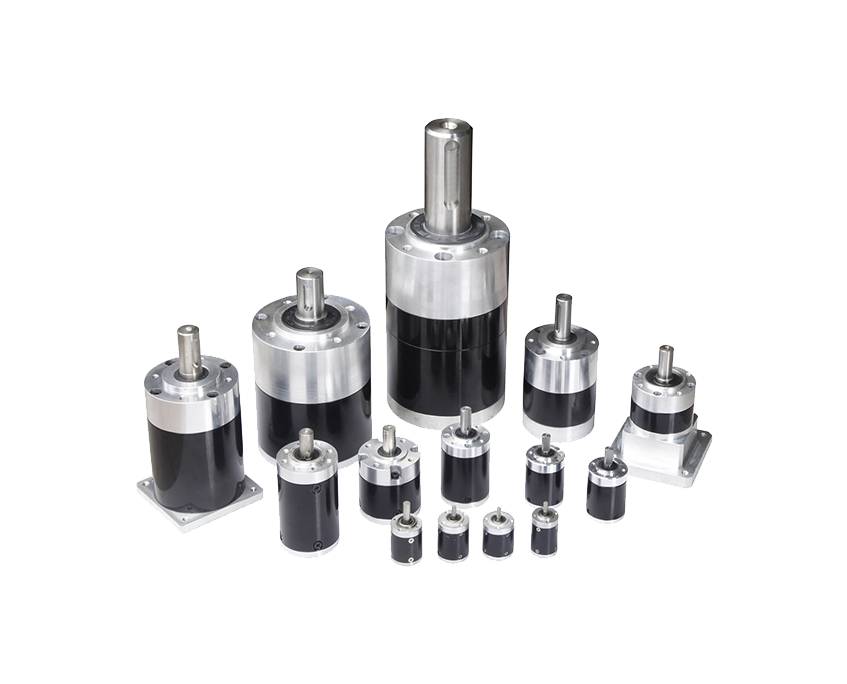

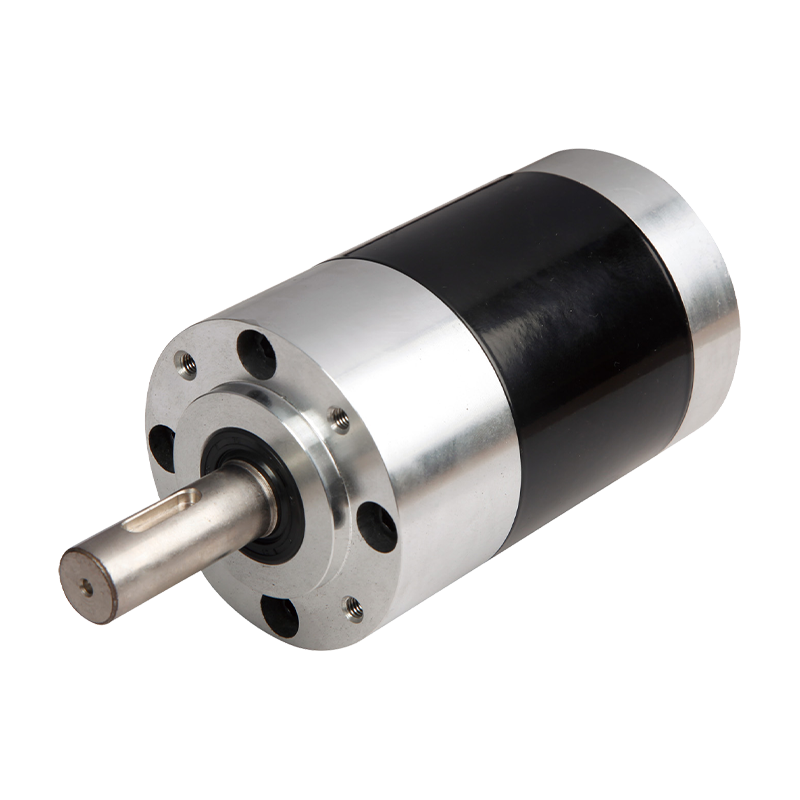

กระปุกเกียร์ดาวเคราะห์

กล่องเกียร์ดาวเคราะห์เป็นประเภทหัวเกียร์ที่ใช้กันอย่างแพร่หลายสำหรับสเต็ปเปอร์มอเตอร์ที่มีเกียร์แม่นยำ ระยะดาวเคราะห์ประกอบด้วยเฟืองดวงอาทิตย์ส่วนกลางที่ขับเคลื่อนโดยเพลามอเตอร์ เฟืองดาวเคราะห์หลายดวงที่โคจรรอบดวงอาทิตย์ในขณะที่ประกบกันด้วยเฟืองวงแหวนรอบนอกคงที่ และตัวพาที่ถ่ายโอนการเคลื่อนที่ของเฟืองดาวเคราะห์ไปยังเพลาเอาท์พุต เนื่องจากแรงบิดถูกกระจายไปตามหน้าสัมผัสของเฟืองแพลนเน็ตหลายตัวพร้อมๆ กัน กระปุกเกียร์แพลเน็ตทารีจึงมีความหนาแน่นของแรงบิดสูงและความแข็งของแรงบิดสูงในแพ็คเกจโคแอกเชียลขนาดกะทัดรัด เพลาเอาท์พุตวิ่งไปตามแกนเดียวกันกับเพลามอเตอร์

สำหรับมอเตอร์ NEMA 17 มีกระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำให้เลือก โดยมีระยะฟันเฟืองต่ำเพียง 15 อาร์คนาทีในเกรดประหยัด และต่ำกว่า 3 อาร์คนาทีในเกรดที่มีความแม่นยำสูง โดยทั่วไปอัตราทดเกียร์จะอยู่ในช่วงตั้งแต่ 3.7:1 ถึง 100:1 ในยูนิตสเตจเดียว โดยมีการกำหนดค่าสองสเตจขยายเป็น 369:1 โดยทั่วไปประสิทธิภาพต่อสเตจจะอยู่ที่ 90–97% ซึ่งหมายความว่าการเพิ่มแรงบิดนั้นใกล้เคียงกับทางทฤษฎีและการสร้างความร้อนนั้นเจียมเนื้อเจียมตัวเมื่อเทียบกับตัวเลือกเฟืองตัวหนอน หัวเกียร์ดาวเคราะห์สำหรับมอเตอร์ NEMA 23 ให้แรงบิดเอาต์พุตสูงถึง 15 Nm และมากกว่านั้น สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ NEMA 34 และ NEMA 42 มีแรงบิดสูงถึง 120 นิวตันเมตรหรือสูงกว่า

เดือยกระปุกเกียร์

หัวเกียร์เดือยเกียร์ใช้ชุดเฟืองเดือยเพลาขนานแบบประกบกันเพื่อให้ได้การลดที่ต้องการ ง่ายกว่าและราคาถูกกว่าหน่วยดาวเคราะห์ และให้ประสิทธิภาพสูงกว่า (มักจะ 95% หรือสูงกว่า) เนื่องจากแต่ละตาข่ายเกียร์เกี่ยวข้องกับการกลิ้งมากกว่าการสัมผัสแบบเลื่อน อย่างไรก็ตาม หัวเกียร์เดือยจะมีเส้นผ่านศูนย์กลางใหญ่กว่าสำหรับอัตราส่วนและพิกัดแรงบิดที่เท่ากัน โดยจะมีระยะฟันเฟืองมากกว่าหน่วยดาวเคราะห์ที่มีความแม่นยำ (โดยทั่วไปคือ 1 ถึง 3 องศา) และไม่ใช่โคแอกเซียล มอเตอร์และเพลาเอาท์พุตอาจถูกชดเชย สำหรับการใช้งานที่คำนึงถึงต้นทุนซึ่งมีความต้องการแรงบิดปานกลาง รูปแบบการขับเคลื่อนที่เรียบง่าย และไม่มีข้อกำหนดฟันเฟืองที่แน่นหนา สเต็ปเปอร์มอเตอร์เกียร์เดือยเป็นตัวเลือกที่ประหยัด โดยทั่วไปจะใช้ในเครื่องพิมพ์ 3D, แอปพลิเคชัน CNC แบบเบา และระบบอัตโนมัติระดับผู้บริโภค ซึ่งระยะฟันเฟืองเล็กน้อยไม่ส่งผลต่อความแม่นยำของตำแหน่งอย่างมีนัยสำคัญ

กระปุกเกียร์หนอน

สเต็ปเปอร์มอเตอร์เฟืองตัวหนอนผสมผสานการควบคุมสเต็ปเปอร์แบบสเต็ปที่แม่นยำเข้ากับอัตราส่วนสูง การขับเคลื่อนมุมฉาก และความสามารถในการล็อคตัวเองของกระปุกเกียร์เวิร์ม อัตราส่วนตั้งแต่ 17:1 ถึง 500:1 มีอยู่ในผลิตภัณฑ์มาตรฐาน ทำให้สเต็ปเปอร์แบบเฟืองตัวหนอนเหมาะสำหรับการใช้งานที่ต้องการความเร็วเอาท์พุตที่ช้ามากโดยไม่ต้องใช้เฟืองหลายขั้น คุณสมบัติการล็อคตัวเองซึ่งโหลดไม่สามารถขับเคลื่อนหนอนถอยหลังได้ ช่วยลดความจำเป็นในการเบรกค้างในการใช้งานในแกนแนวตั้งหรือการรับน้ำหนักบรรทุกจำนวนมาก ข้อเสียคือประสิทธิภาพที่ต่ำกว่า (40–80% ขึ้นอยู่กับอัตราส่วน) การสร้างความร้อนที่สูงขึ้นในการทำงานต่อเนื่อง และฟันเฟืองที่มากกว่าหน่วยดาวเคราะห์อย่างมาก สเต็ปเปอร์มอเตอร์เฟืองตัวหนอนเหมาะอย่างยิ่งสำหรับแอคชูเอเตอร์เกต ขั้นตอนการยกเชิงเส้น โต๊ะหมุนแบบกำหนดทิศทาง และการใช้งานอื่นๆ ที่จำเป็นต้องมีการยึดตำแหน่งภายใต้ภาระ และรอบการทำงานไม่ต่อเนื่อง

การเปรียบเทียบประเภทกระปุกเกียร์สำหรับการใช้งานสเต็ปเปอร์มอเตอร์

ขนาดเฟรม NEMA และการอ้างอิงแรงบิดเอาท์พุต

สเต็ปเปอร์มอเตอร์แบบมีเกียร์ได้รับมาตรฐานตามขนาดเฟรม NEMA ซึ่งกำหนดขนาดแผ่นปิดหน้ามอเตอร์และรูปแบบรูยึด การกำหนด NEMA ไม่ได้ระบุประสิทธิภาพทางไฟฟ้าหรือแรงบิด ซึ่งจะแตกต่างกันไปตามขดลวดและความยาวของมอเตอร์ แต่จะกำหนดฟอร์มแฟคเตอร์ทางกายภาพ ทำให้ระบุหัวเกียร์ที่พอดีกับตัวมอเตอร์มาตรฐานได้อย่างง่ายดาย

• NEMA 8 (20 มม.): ขนาดสเต็ปเปอร์แบบมีเกียร์ที่เล็กที่สุดที่ใช้งานได้จริง ใช้ในเครื่องมือทางการแพทย์ ระบบจ่ายยาขนาดเล็ก และหุ่นยนต์ขนาดกะทัดรัดที่มีพื้นที่จำกัดและใช้แรงบิดต่ำ
• NEMA 11 (28 มม.): เหมาะสำหรับระบบอัตโนมัติในห้องปฏิบัติการ โต๊ะหมุนขนาดเล็ก และแอคทูเอเตอร์ขนาดกะทัดรัด กล่องเกียร์ดาวเคราะห์ที่มีอัตราส่วนสูงถึง 100:1 และระยะฟันเฟืองต่ำถึง 3 อาร์คนาทีมีจำหน่ายในขนาดเฟรมนี้
• NEMA 17 (42 มม.): ขนาดเฟรมสเต็ปเปอร์มอเตอร์แบบเกียร์ที่ได้รับความนิยมสูงสุดในการพิมพ์ 3D, CNC ตั้งโต๊ะ, หุ่นยนต์ และระบบอัตโนมัติทางอุตสาหกรรมเบา ชุดเกียร์ดาวเคราะห์สำหรับ NEMA 17 ให้แรงบิดเอาท์พุตสูงถึง 3 นิวตันเมตร และอัตราส่วนตั้งแต่ 3.7:1 ถึง 369:1 แผ่นปิดหน้าสี่เหลี่ยมขนาด 42 มม. ได้รับการรองรับอย่างกว้างขวางจากระบบนิเวศการออกแบบเชิงกล
• NEMA 23 (57 มม.): มาตรฐานสำหรับระบบอัตโนมัติสำหรับงานเบาทางอุตสาหกรรม สายพานลำเลียง เครื่องป้อน และอุปกรณ์ CNC ระดับกลาง สเต็ปเปอร์มอเตอร์ NEMA 23 แบบเกียร์ดาวเคราะห์ให้แรงบิดเอาท์พุตสูงถึง 15 Nm หรือมากกว่า สเต็ปเปอร์แบบมีเกียร์ NEMA 23 ที่อัตราส่วน 10:1 มักจะสามารถเปลี่ยนมอเตอร์แบบไม่มีเกียร์ NEMA 34 ได้ในราคาที่ถูกกว่าและใช้พื้นที่น้อยกว่า
• NEMA 34 (86 มม.) และ NEMA 42 (110 มม.): ใช้ในเราเตอร์ CNC สำหรับงานหนัก อุปกรณ์อัตโนมัติทางอุตสาหกรรม และระบบกำหนดตำแหน่งแรงบิดสูง มอเตอร์ NEMA 34 แบบเกียร์ดาวเคราะห์ให้แรงบิดเอาท์พุตสูงถึง 120 นิวตันเมตร การกำหนดค่า NEMA 42 จะขยายขอบเขตเพิ่มเติมนี้

พื้นที่การใช้งานที่สำคัญสำหรับสเต็ปเปอร์มอเตอร์แบบมีเกียร์

การผสมผสานระหว่างการควบคุมแบบขั้นบันไดแบบวงเปิด แรงบิดเอาท์พุตสูง ความละเอียดประสิทธิผลที่ละเอียด และบรรจุภัณฑ์ในตัวขนาดกะทัดรัด ทำให้สเต็ปเปอร์มอเตอร์แบบมีเกียร์เป็นแอคชูเอเตอร์ที่ต้องการในอุตสาหกรรมต่างๆ มากมาย

ระบบอัตโนมัติทางอุตสาหกรรมและหุ่นยนต์

สเต็ปเปอร์มอเตอร์แบบมีเกียร์เป็นแอคชูเอเตอร์มาตรฐานในหุ่นยนต์คาร์ทีเซียน ระบบโครงสำหรับตั้งสิ่งของ ตัวกำหนดดัชนีแบบหมุน และเครื่องหยิบและวาง สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ขนาด NEMA 23 หรือ NEMA 34 ให้แรงบิดและความละเอียดที่จำเป็นสำหรับการวางตำแหน่งแกนที่แม่นยำโดยไม่ต้องเสียค่าใช้จ่ายของระบบเซอร์โว อินเทอร์เฟซแบบขั้นตอนและทิศทางในตัวเองทำให้การออกแบบคอนโทรลเลอร์ง่ายขึ้น โดย PLC และตัวควบคุมการเคลื่อนไหวส่วนใหญ่สามารถขับเคลื่อนสเต็ปเปอร์ไดรเวอร์ได้โดยตรงโดยไม่ต้องมีโครงสร้างพื้นฐานป้อนกลับเพิ่มเติม

เครื่องมือแพทย์และห้องปฏิบัติการ

ระบบจ่ายของเหลว ปั๊มหลอดฉีดยา ขั้นตัวอย่างเครื่องมือวิเคราะห์ และอุปกรณ์วินิจฉัยใช้สเต็ปเปอร์มอเตอร์แบบมีเกียร์ขนาดกะทัดรัด ซึ่งมักจะเป็น NEMA 11 หรือ NEMA 17 พร้อมกระปุกเกียร์แบบดาวเคราะห์ ซึ่งการวางตำแหน่งที่แม่นยำและทำซ้ำได้ในบรรจุภัณฑ์ขนาดเล็กถือเป็นสิ่งสำคัญ ความสามารถในการรักษาตำแหน่งโดยไม่ต้องดึงพลังงานอย่างต่อเนื่องนั้นมีประโยชน์ในเครื่องมือที่ใช้แบตเตอรี่หรือความร้อนต่ำ ซึ่งจำเป็นต้องลดพลังงานของมอเตอร์ให้เหลือน้อยที่สุดในช่วงที่ไม่ได้ใช้งาน

การพิมพ์ 3 มิติและเดสก์ท็อป CNC

ไดรฟ์เครื่องอัดรีดและไดรฟ์ลีดสกรูแกน Z ในเครื่องพิมพ์ 3D โดยทั่วไปจะใช้สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ NEMA 17 เพื่อเพิ่มแรงบิดที่มีอยู่สำหรับการดันเส้นใยหรือยกหัวพิมพ์ต้านแรงโน้มถ่วง ความละเอียดที่ได้รับการปรับปรุงจากอัตราทดเกียร์ยังช่วยให้สามารถควบคุมความสูงของเลเยอร์ที่ลีดสกรูได้ละเอียดยิ่งขึ้น โดยไม่ต้องเปลี่ยนไปใช้การกำหนดค่าไดรเวอร์ไมโครสเต็ปที่สูงขึ้น

เครื่องจักรบรรจุภัณฑ์

สายพานลำเลียงแบบกำหนดตำแหน่ง เครื่องติดฉลาก เครื่องบิดฝา และหัวบรรจุในสายการผลิตบรรจุภัณฑ์ใช้สเต็ปเปอร์มอเตอร์แบบมีเกียร์สำหรับการวางตำแหน่งที่ตั้งโปรแกรมซ้ำได้ และความสามารถในการรักษาตำแหน่งระหว่างการเคลื่อนที่โดยไม่ต้องใช้เบรกจอดแยกต่างหาก สเต็ปเปอร์มอเตอร์แบบเฟืองตัวหนอนถูกใช้โดยเฉพาะในสถานีเติมและปิดฝาแนวตั้ง โดยที่โหลดจะต้องไม่ขับถอยหลังเมื่อมอเตอร์ไม่ทำงาน

ผู้ควบคุมประตูและตัวกระตุ้น

สเต็ปเปอร์มอเตอร์เฟืองตัวหนอนเหมาะอย่างยิ่งสำหรับแอคทูเอเตอร์ประตู ประตู และวาล์วอัตโนมัติ ซึ่งคุณสมบัติการล็อคตัวเองทำให้กลไกอยู่ในตำแหน่งโดยไม่มีกระแสไฟฟ้ายึดมอเตอร์อย่างต่อเนื่อง อัตราการลดที่สูงทำให้มอเตอร์ขนาดเล็กสามารถสร้างแรงบิดที่จำเป็นในการเคลื่อนย้ายประตูที่มีน้ำหนักมาก หรือเอาชนะกลไกวาล์วที่โหลดด้วยสปริงโดยไม่ต้องใช้ตัวมอเตอร์ขนาดใหญ่เกินไป

วิธีการเลือกสเต็ปเปอร์มอเตอร์เกียร์ที่ถูกต้อง

การเลือกสเต็ปเปอร์มอเตอร์แบบมีเกียร์อย่างถูกต้องจำเป็นต้องทำงานผ่านพารามิเตอร์หลายตัวที่ขึ้นอยู่กับลำดับเฉพาะ การข้ามขั้นตอนต่างๆ โดยเฉพาะการตรวจสอบความเฉื่อยและการประเมินรอบการทำงานด้านความร้อน ส่งผลให้มอเตอร์ทำงานบนโต๊ะแต่ใช้งานไม่ได้

กำหนดโปรไฟล์โหลดและการเคลื่อนไหวก่อน

ก่อนที่จะดูเอกสารข้อมูลมอเตอร์ใดๆ ให้กำหนดข้อกำหนดการใช้งาน: แรงบิดเอาท์พุตที่ต้องการ (รวมถึงปัจจัยการบริการสำหรับโหลดสูงสุดและความเร่ง), ความเร็วเอาท์พุตที่ต้องการในหน่วย RPM, รูปแบบการเคลื่อนที่ (เวลาเร่งความเร็ว การเดินทาง เวลาชะลอตัว) และรอบการทำงาน (เปอร์เซ็นต์ของเวลาที่มอเตอร์กำลังเคลื่อนที่อย่างแข็งขันเทียบกับการหยุดนิ่งหรือหยุดจ่ายพลังงาน) พารามิเตอร์เหล่านี้จะกำหนดการตัดสินใจเลือกดาวน์สตรีมทุกครั้ง แรงบิดเอาท์พุตและความเร็วรวมกันเป็นตัวกำหนดความต้องการกำลังทางกล รอบการทำงานจะกำหนดว่าพิกัดความร้อนจะกลายเป็นข้อจำกัดที่มีผลผูกพันหรือไม่

เลือกอัตราทดเกียร์และขนาดมอเตอร์ร่วมกัน

ควรเลือกอัตราทดเกียร์เพื่อวางความเร็วการทำงานของมอเตอร์ไว้ที่ส่วนบนของช่วงความเร็วที่ใช้งานได้ โดยทั่วไปคือ 200 ถึง 600 รอบต่อนาทีสำหรับสเต็ปเปอร์มอเตอร์แบบไฮบริดส่วนใหญ่ ซึ่งเส้นโค้งความเร็วแรงบิดยังคงแบนพอสมควร การทำงานมอเตอร์ที่ความเร็วต่ำมาก (ต่ำกว่า 100 รอบต่อนาทีโดยไม่มีการเปลี่ยนเกียร์) จะทำให้มอเตอร์อยู่ในโซนที่มีแนวโน้มเกิดเสียงสะท้อนและให้การเคลื่อนไหวที่เสถียรน้อยกว่าการทำงานเร็วกว่าผ่านกระปุกเกียร์ เมื่อกำหนดความเร็วมอเตอร์เป้าหมายแล้ว อัตราส่วนคือความเร็วมอเตอร์หารด้วยความเร็วเอาท์พุตที่ต้องการ ตรวจสอบว่าแรงบิดเอาท์พุตที่ได้ (แรงบิดยึดมอเตอร์ × อัตราทดเกียร์ × ประสิทธิภาพ) ตรงตามข้อกำหนดโหลดรวมถึงปัจจัยการบริการ หากไม่เป็นเช่นนั้น ให้เพิ่มขนาดเฟรมมอเตอร์หรือเพิ่มอัตราส่วน

ตรวจสอบอัตราส่วนความเฉื่อยของโหลดต่อโรเตอร์

คำนวณความเฉื่อยของโหลด (รวมถึงเพลาเอาท์พุตของกระปุกเกียร์ ข้อต่อ และส่วนประกอบทางกลทั้งหมดระหว่างเอาท์พุตของกระปุกเกียร์และโหลดสุดท้าย) และหารด้วยความเฉื่อยของโรเตอร์ของมอเตอร์ที่เลือก ความเฉื่อยของโหลดที่สะท้อน (ความเฉื่อยของโหลดหารด้วยอัตราทดเกียร์ยกกำลังสอง) เป็นสิ่งสำคัญสำหรับมอเตอร์ ตั้งเป้าที่จะรักษาอัตราส่วนความเฉื่อยต่อโรเตอร์ที่สะท้อนให้ต่ำกว่า 10:1 เพื่อประสิทธิภาพไดนามิกที่เสถียร หากอัตราส่วนเกินกว่านี้ ให้เพิ่มอัตราทดเกียร์หรือเลือกมอเตอร์ที่มีความเฉื่อยของโรเตอร์มากขึ้น สเต็ปเปอร์มอเตอร์แบบมีเกียร์แบบวงปิดพร้อมการตอบสนองของตัวเข้ารหัสสามารถทนต่ออัตราส่วนความเฉื่อยที่สูงกว่าระบบแบบวงรอบเปิดได้ เนื่องจากตัวควบคุมสามารถตรวจจับและแก้ไขขั้นตอนที่หายไปได้

ประเมินฟันเฟืองกับข้อกำหนดของแอปพลิเคชัน

ระยะฟันเฟืองคือการเล่นเชิงมุมที่เพลาเอาท์พุตเมื่อมอเตอร์กลับทิศทาง เพลาเอาท์พุตจะไม่เคลื่อนที่จนกว่าจะเพิ่มระยะห่างของตาข่ายเกียร์ขึ้น ในการใช้งานที่โหลดเคลื่อนที่ไปในทิศทางเดียวเสมอ (ปั๊มจ่าย สายพานลำเลียงแบบทิศทางเดียว) ฟันเฟืองจะไม่มีผลในทางปฏิบัติ ในการใช้งานการวางตำแหน่งแบบสองทิศทาง ฟันเฟืองจะจำกัดความแม่นยำของตำแหน่งที่ทำซ้ำได้โดยตรง กล่องเกียร์ดาวเคราะห์แบบประหยัดให้ระยะฟันเฟืองประมาณ 50 อาร์คนาที; เกรดดาวเคราะห์ที่แม่นยำช่วยลดเวลาลงเหลือ 15 อาร์คนาที เกรดความแม่นยำสูงใช้เวลา 3 อาร์คนาทีหรือน้อยกว่า ระบุเกรดระยะฟันเฟืองที่แคบที่สุดที่การใช้งานต้องการจริงๆ ไม่ใช่เกรดที่แคบที่สุดที่มีอยู่ เนื่องจากกระปุกเกียร์ที่มีความแม่นยำสูงมีค่าใช้จ่ายระดับพรีเมียมอย่างมาก

ยืนยันอินเทอร์เฟซทางกลของกระปุกเกียร์

ตรวจสอบว่าเส้นผ่านศูนย์กลางเพลาเอาท์พุตของกระปุกเกียร์ ข้อมูลจำเพาะของร่องสลัก โหลดรัศมีสูงสุดที่อนุญาต และโหลดตามแนวแกนสูงสุดที่อนุญาต เข้ากันได้กับข้อต่อหรือส่วนประกอบที่ขับเคลื่อน กระปุกเกียร์สำหรับสเต็ปเปอร์มอเตอร์ได้กำหนดพิกัดโหลดในแนวรัศมีและแนวแกนที่อนุญาต ซึ่งหากเกินจะเร่งการสึกหรอของตลับลูกปืนและลดอายุการใช้งานของกระปุกเกียร์ หากการใช้งานมีภาระที่ยื่นเกิน (ในแนวรัศมี) เช่น เฟืองปีกนกหรือลูกรอกสายพานที่ติดตั้งโดยตรงบนเพลาเอาท์พุตโดยไม่มีการรองรับเพิ่มเติม ตรวจสอบให้แน่ใจว่าพิกัดแบริ่งกระปุกเกียร์รองรับโหลดที่ความเร็วการทำงาน
