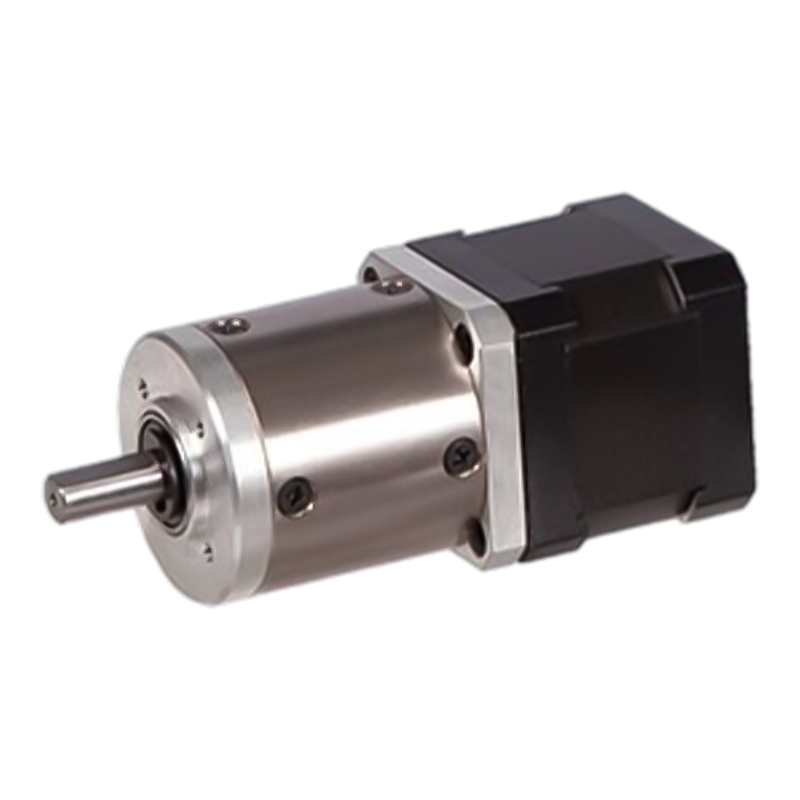

สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ไฮบริด 42JX150K/42STH 80N

สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ไฮบริด 42JX150K/42STH 80N

มอเตอร์เกียร์ดาวเคราะห์แบบสเต็ปปิ้งแบบไฮบริด 42JX150K/42STH เป็นสเต็ปปิ้งมอเตอร์แบบไฮบริดประสิทธิภาพสูงที่รวมข้อดีของตัวลดเกียร์ดาวเคราะห์ เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำสูงและเอาต์พุตแรงบิดสูง มอเตอร์ใช้วัสดุเฟืองวงแหวนโลหะเพื่อให้มั่นใจถึงความเสถียรและความทนทานภายใต้สภาวะโหลดสูง โหลดแนวรัศมีสูงสุดที่อนุญาตคือ 80N โหลดตามแนวแกนสูงสุดที่อนุญาตคือ 30N ระยะการเล่นในแนวรัศมีเพียง 0.06 มม. และระยะการเล่นตามแนวแกนคือ 0.3 มม. โดยมีฟันเฟืองน้อยกว่า 1.5° เมื่อไม่ได้โหลด พารามิเตอร์เหล่านี้บ่งชี้ว่ามอเตอร์มีสมรรถนะทางกลและมีความสามารถในการควบคุมการเคลื่อนไหวที่แม่นยำ นอกจากนี้ มอเตอร์ยังมีข้อมูลจำเพาะที่หลากหลาย รวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า ความต้านทาน พารามิเตอร์ทางไฟฟ้าตัวเหนี่ยวนำ รวมถึงอัตราส่วนการลดและระยะเกียร์ที่หลากหลาย เพื่อตอบสนองความต้องการของสถานการณ์การใช้งานที่แตกต่างกัน ด้วยการออกแบบที่ปรับให้เหมาะสมและกระบวนการผลิตคุณภาพสูง มอเตอร์นี้จึงมีประสิทธิภาพ ความน่าเชื่อถือ และอายุการใช้งานเป็นเลิศ ทำให้เป็นตัวเลือกในอุดมคติสำหรับระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือที่มีความแม่นยำ และเทคโนโลยีหุ่นยนต์

  • สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ไฮบริด 42JX150K/42STH 80N
42JX150K/42STH

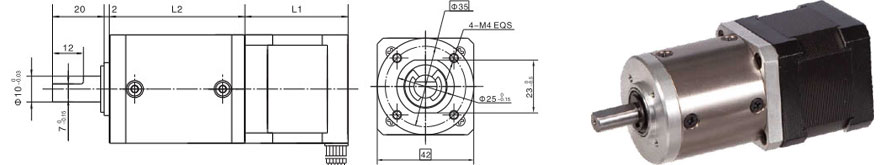

กล่องเกียร์เสริม OD 42 มม.,

ช่วงโหลดที่อนุญาต: 3N.m~10N.m

สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์ (วัสดุริงเกียร์: โลหะ)

ขนาด

กระปุกเกียร์ดาวเคราะห์

วัสดุแหวน

โลหะ

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤80N

สูงสุด โหลดตามแนวแกนเพลา

≤30นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.06nn

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะสเต็ปปิ้งมอเตอร์ไฮบริด 42STH

หมายเลขรุ่น

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ปัจจุบัน/เฟส

ความต้านทาน/เฟส

ตัวเหนี่ยวนำ/เฟส

ถือ Torกue

#ของโอกาสในการขาย

ความเฉื่อยของโรเตอร์

น้ำหนัก

ความยาว L1

สูงสุด อัตราทดเกียร์

เพลาเดี่ยว

วี

โอห์ม

mH

ก.ซม

กรัม-ตร.ม

g

มม

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

เพลาเดี่ยว B เพลาคู่

ข้อมูลจำเพาะของกระปุกเกียร์ดาวเคราะห์ 42JX150K

อัตราส่วนการลด

3.5

14

17

21

49

61

84

104

126

172

212

294

จำนวนขบวนเกียร์

1

2

3

4

ความยาว(L2) มม

32.5

39.2

45.9

52.6

สูงสุด พิกัดแรงบิด กก. ซม

30

50

90

150

แรงบิดที่อนุญาตในช่วงเวลาสั้น ๆ กก.ซม

90

150

270

450

ประสิทธิภาพ%

0.9

0.81

0.73

0.66

น้ำหนัก g

320

420

520

620
