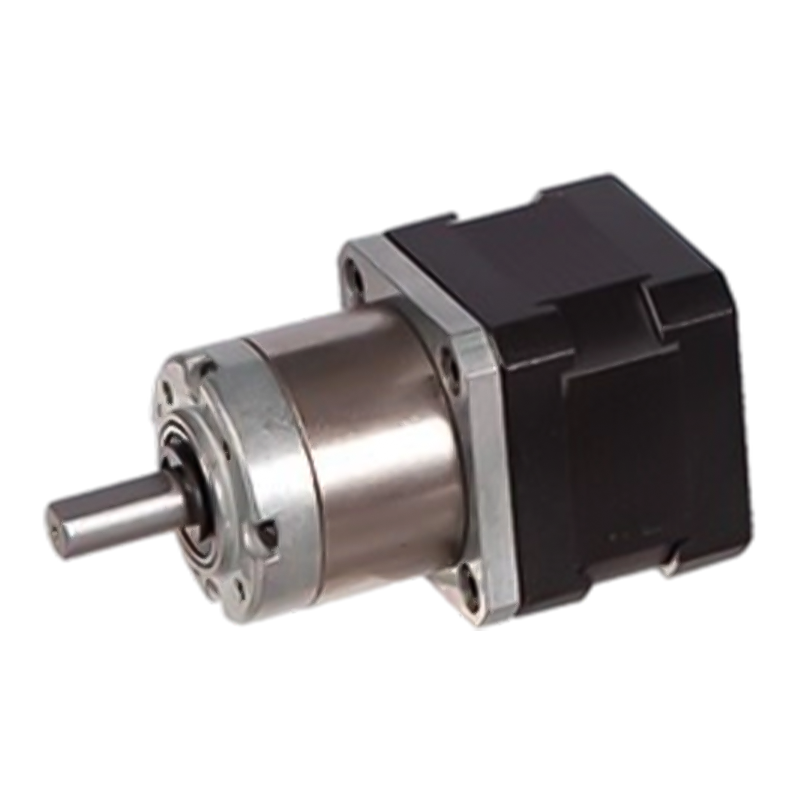

36JXES60K/42STH 12v/24v สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

36JXES60K/42STH 12v/24v สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

36JXES60K/42STH สามารถเลือกได้ในวงแหวนด้านในของวัสดุสองชนิด: โลหะผง (รุ่น 36JXF60K), โลหะ (รุ่น 36JXE60K) รองรับสภาพแวดล้อมแรงดันไฟฟ้าคู่ 12v/24v โหลดรัศมีสูงสุดที่อนุญาต ≤50N
โครงสร้างของชุดเฟืองดาวเคราะห์ทำให้โหลดกระจายอย่างสม่ำเสมอบนล้อดาวเคราะห์แต่ละดวง ช่วยลดแรงบนเฟืองเดียว ลดการสั่นสะเทือนและเสียงรบกวน ในเวลาเดียวกันลักษณะการทำงานของสเต็ปเปอร์มอเตอร์ยังค่อนข้างเสถียรและสามารถรักษาประสิทธิภาพเอาต์พุตได้ค่อนข้างเสถียรภายใต้โหลดและความเร็วที่แตกต่างกัน ดังนั้นสเต็ปเปอร์มอเตอร์ลดความเร็วของดาวเคราะห์จึงมีเสถียรภาพที่ดีระหว่างการทำงานและสามารถให้กำลังที่ราบรื่น

  • 36JXES60K/42STH 12v/24v สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์
36JXES60K/42STH

กระปุกเกียร์มาตรฐาน 36 มม.

ช่วงโหลดที่อนุญาต: 1.8N.m~6.0N.m

มอเตอร์สเต็ปปิ้งเกียร์ดาวเคราะห์ (วัสดุริงเกียร์: โลหะและโลหะผง)

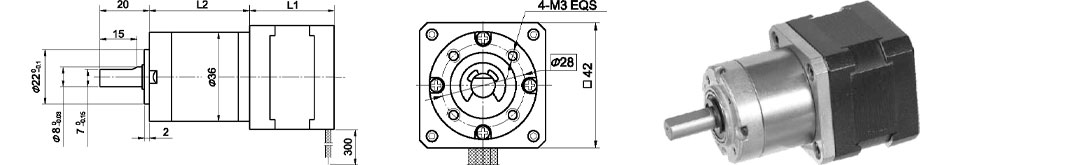

ขนาด

เฟืองวงแหวนสามารถเลือกได้จาก 2 วัสดุ : Powder metal (Type:36JXF60K) , Metal (Type:36JXE60K)

กระปุกเกียร์ดาวเคราะห์

วัสดุแหวน

ประเภท E:โลหะ ประเภท F:โลหะผง

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤50N

สูงสุด โหลดตามแนวแกนเพลา

≤30นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.07มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะสเต็ปปิ้งมอเตอร์ไฮบริด 42STH

หมายเลขรุ่น

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ปัจจุบัน/เฟส

ความต้านทาน/เฟส

ตัวเหนี่ยวนำ/เฟส

ถือ Torกue

#ของโอกาสในการขาย

ความเฉื่อยของโรเตอร์

น้ำหนัก

ความยาว L1

สูงสุด อัตราทดเกียร์

เพลาเดี่ยว

วี

โอห์ม

mH

ก.ซม

กรัม-ตร.ม

g

มม

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

ข้อมูลจำเพาะของกระปุกเกียร์ดาวเคราะห์ 36JXES60K

อัตราส่วนการลด

3.71

5.18

14

19

27

51

71

100

139

จำนวนขบวนเกียร์

1

2

3

ความยาว(L2) มม

27

34.1

41

สูงสุด พิกัดแรงบิด กก. ซม

6

24

50

แรงบิดที่อนุญาตในช่วงเวลาสั้น ๆ กก.ซม

20

70

150

ประสิทธิภาพ%

0.9

0.81

0.73

น้ำหนัก g

195

210

290

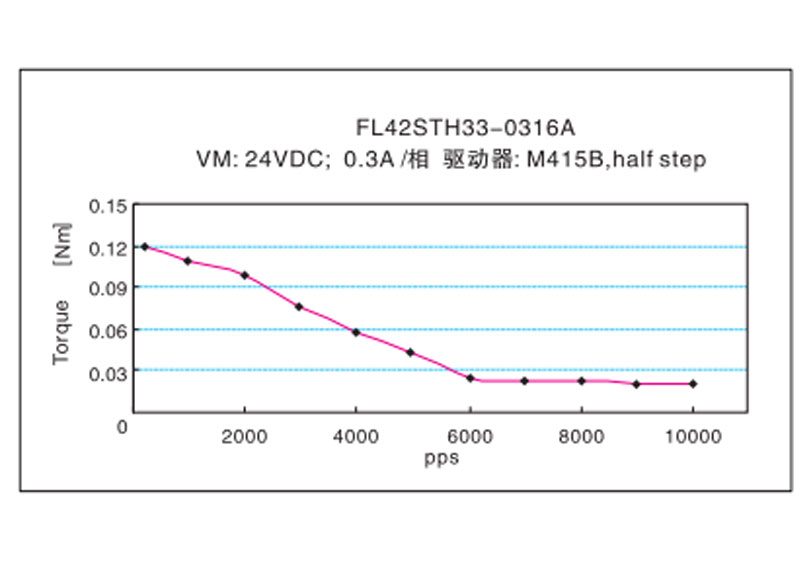

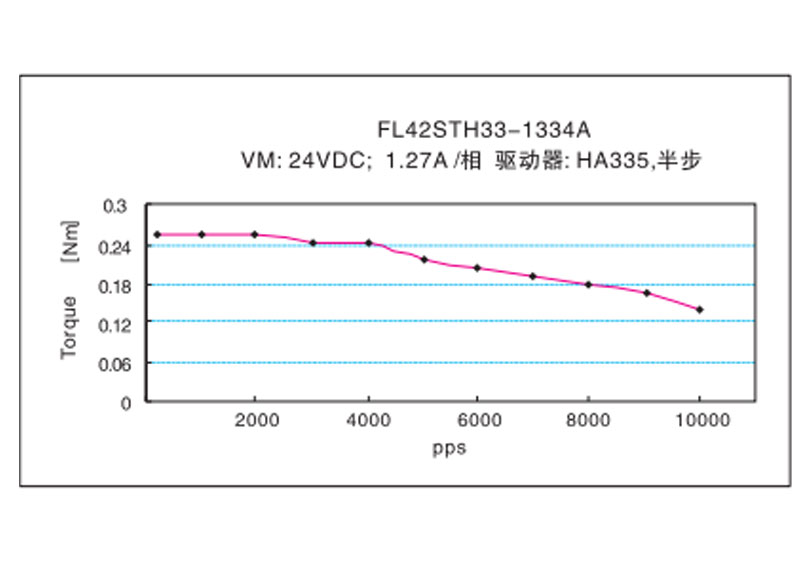

ลักษณะแรงบิดความถี่
