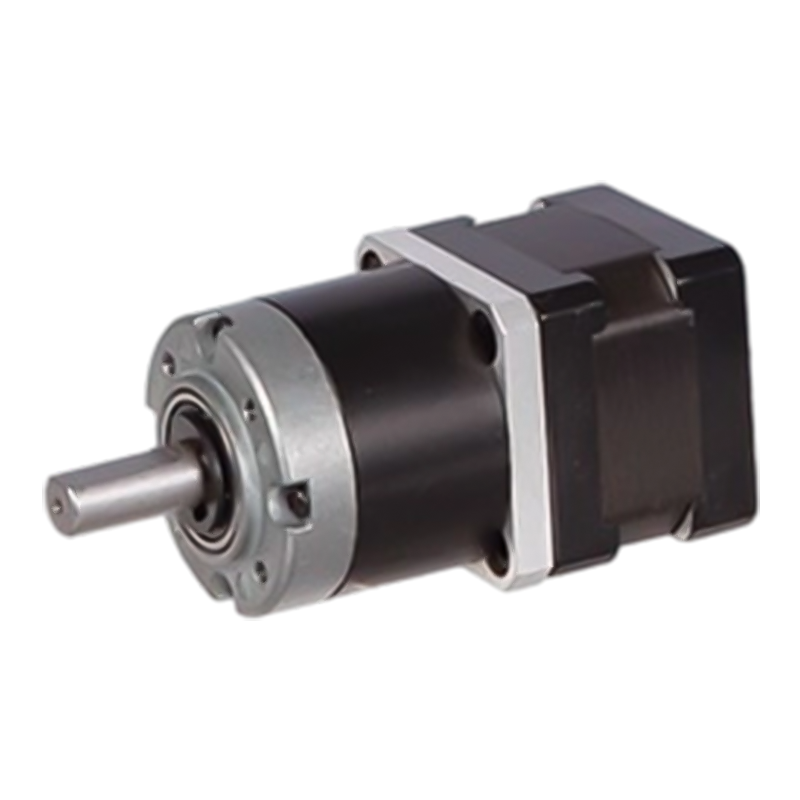

36JXES60K/35STH สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์ 36 มม

36JXES60K/35STH สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์ 36 มม

36JXES60K/35STH เป็นมอเตอร์เกียร์แบบดาวเดินแบบไฮบริดที่มีวัสดุวงแหวนด้านในเป็นโลหะและโลหะผง โดยมีเส้นผ่านศูนย์กลางภายนอก 36 มม. ซึ่งสามารถเลือกได้ระหว่างวงแหวนด้านในของวัสดุ 2 ชนิด: โลหะผง (รุ่น 36JXF60K) และโลหะ (รุ่น 36JXE60K)
การส่งผ่านเกียร์ใช้โหมดการตาข่ายภายใน และการสูญเสียแรงเสียดทานแบบตาข่ายระหว่างวงล้อดาวเคราะห์ วงล้อดวงอาทิตย์ และวงแหวนฟันมีขนาดเล็ก โดยทั่วไปประสิทธิภาพการส่งผ่านจะอยู่ระหว่าง 90% ถึง 95% ซึ่งสามารถถ่ายโอนพลังงานกลของสเต็ปเปอร์มอเตอร์ไปยังโหลดเอนด์ได้อย่างมีประสิทธิภาพมากกว่า และลดการสูญเสียพลังงานมากกว่าวิธีการส่งข้อมูลแบบชะลอความเร็วอื่นๆ เช่น เฟืองตัวหนอนและตัวขับตัวหนอน

  • 36JXES60K/35STH สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์ 36 มม
36JXES60K/35STH

กระปุกเกียร์มาตรฐาน 36 มม.

ช่วงโหลดที่อนุญาต: 1.8N.m~6.0N.m

มอเตอร์สเต็ปปิ้งเกียร์ดาวเคราะห์ (วัสดุริงเกียร์: โลหะและโลหะผง)

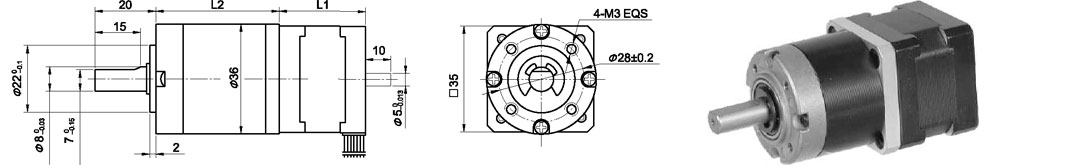

ขนาด

วงแหวนเกียร์สามารถเลือกได้จากสองวัสดุ : โลหะผง ( Type:36JXF60K ) , โลหะ (Type:36JXE60 K)

ดาวเคราะห์

วัสดุแหวน

ประเภท E:โลหะ ประเภท F:โลหะผง

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤50N

สูงสุด โหลดตามแนวแกนเพลา

≤30นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.07 มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะสเต็ปปิ้งมอเตอร์ไฮบริด 35STH

หมายเลขรุ่น

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ปัจจุบัน/เฟส

ความต้านทาน/เฟส

ตัวเหนี่ยวนำ/เฟส

ถือ Torกue

#ของโอกาสในการขาย

ความเฉื่อยของโรเตอร์

น้ำหนัก

ความยาว L1

สูงสุด อัตราทดเกียร์

เพลาเดี่ยว

วี

โอห์ม

mH

ก.ซม

กรัม-ตร.ม

g

มม

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

เพลาเดี่ยว B เพลาคู่

ข้อมูลจำเพาะของกระปุกเกียร์ดาวเคราะห์ 36JXES60K

อัตราส่วนการลด

3.71

5.18

14

19

27

51

71

100

139

จำนวนขบวนเกียร์

1

2

3

ความยาว(L2) มม

27

34.1

41

สูงสุด พิกัดแรงบิด กก. ซม

18

30

48

แรงบิดที่อนุญาตในช่วงเวลาสั้น ๆ กก.ซม

54

90

144

ประสิทธิภาพ%

0.9

0.81

0.73

น้ำหนัก g

195

210

290

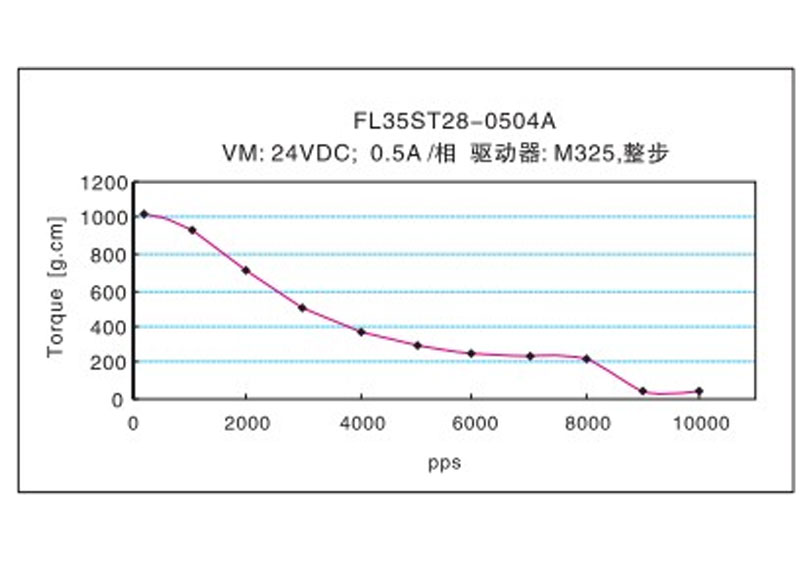

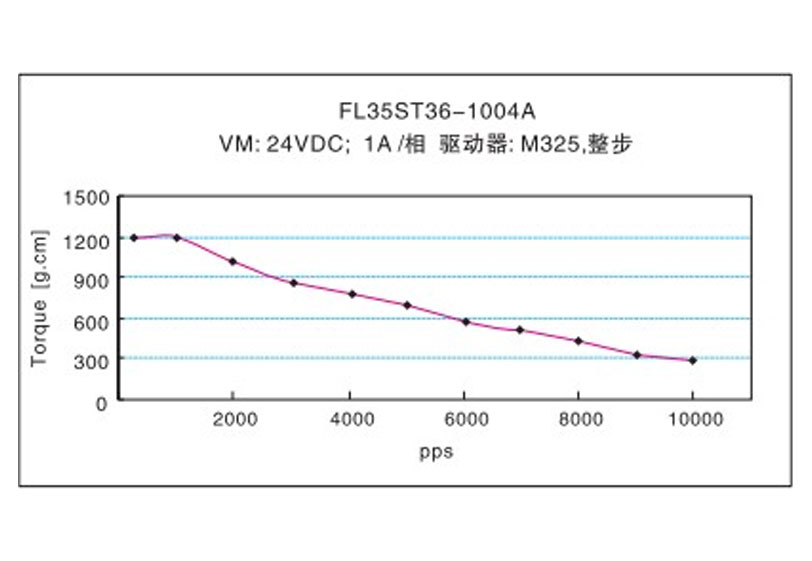

ลักษณะแรงบิดความถี่
