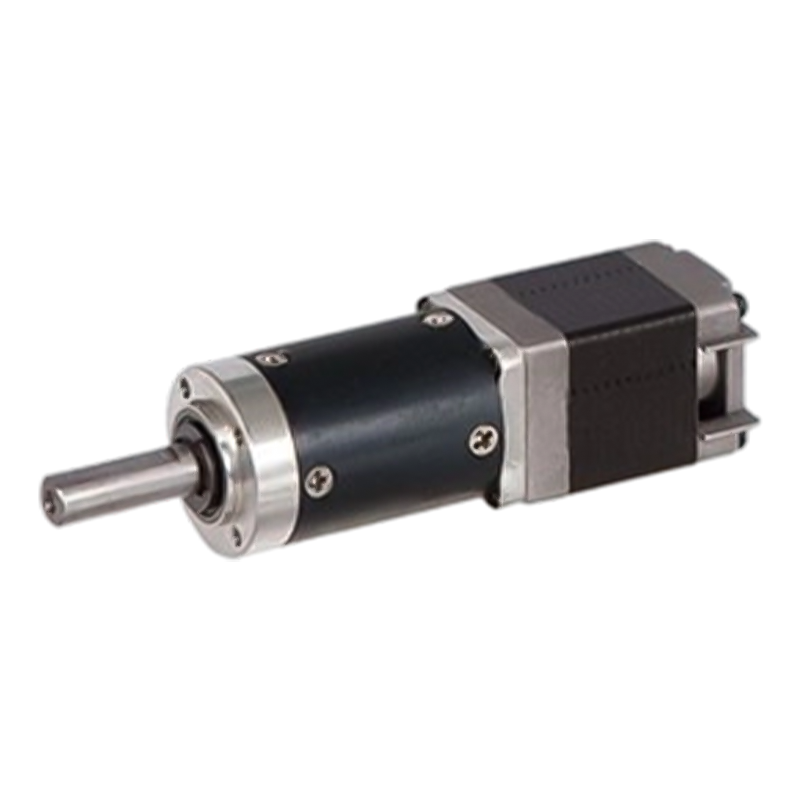

28JXS40K/28STH สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์แทนที่เชิงมุมที่แม่นยำ

28JXS40K/28STH สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์แทนที่เชิงมุมที่แม่นยำ

28JXS40K/28STH เป็นมอเตอร์ไฮบริดที่มีวงแหวนด้านในเป็นโลหะ ซึ่งสามารถใช้ได้ในสภาพแวดล้อมที่หลากหลาย
สเต็ปเปอร์มอเตอร์นั้นมีความแม่นยำในการวางตำแหน่งสูงและสามารถแปลงสัญญาณพัลส์ไฟฟ้าให้เป็นการเคลื่อนที่เชิงมุมที่แม่นยำ ด้วยการส่งผ่านที่มีความแม่นยำสูงของตัวลดดาวเคราะห์ ความแม่นยำของตำแหน่งจึงสามารถปรับปรุงเพิ่มเติมได้ โดยทั่วไปแล้ว ความแม่นยำของมุมขั้นตอนของสเต็ปเปอร์มอเตอร์การชะลอตัวของดาวเคราะห์สามารถควบคุมได้ภายใน ± 3% และความแม่นยำของตำแหน่งซ้ำสามารถเข้าถึง ± 0.01 ° ผลการลดความเฉื่อยของตัวลดคืออัตราส่วนกำลังสองของอัตราส่วนการลด ซึ่งสามารถลดการรบกวนของโหลดในการตอบสนองแบบไดนามิกของสเต็ปเปอร์มอเตอร์ได้อย่างมีประสิทธิภาพ และปรับปรุงความเสถียรของระบบสตาร์ท-สต็อปและสับเปลี่ยน

  • 28JXS40K/28STH สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์แทนที่เชิงมุมที่แม่นยำ
28JXS40K/28STH

กระปุกเกียร์ดาวเคราะห์ 28 มม

ช่วงโหลดที่อนุญาต: 1.2N.m~4.0N.m

มอเตอร์สเต็ปปิ้งเกียร์ดาวเคราะห์ (วัสดุวงแหวนเกียร์: โลหะ)

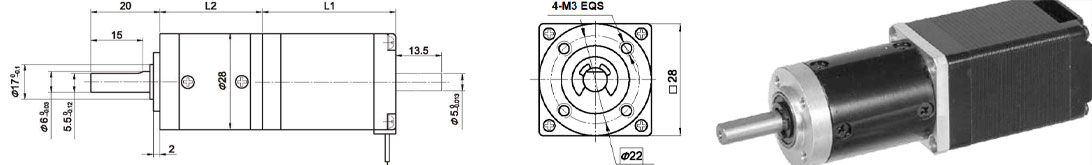

ขนาด

กระปุกเกียร์ดาวเคราะห์

วัสดุแหวน

โลหะ

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

35น

สูงสุด โหลดตามแนวแกนเพลา

25น

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

0.07มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

1.5°

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะสเต็ปปิ้งมอเตอร์ไฮบริด 28STH

หมายเลขรุ่น

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ปัจจุบัน/เฟส

ความต้านทาน/เฟส

ตัวเหนี่ยวนำ/เฟส

ถือ Torกue

#ของโอกาสในการขาย

ความเฉื่อยของโรเตอร์

น้ำหนัก

ความยาว L1

สูงสุด อัตราทดเกียร์

เพลาเดี่ยว

วี

โอห์ม

mH

ก.ซม

กรัม-ตร.ม

g

มม

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

เพลาเดี่ยว B เพลาคู่

ข้อมูลจำเพาะของกระปุกเกียร์ดาวเคราะห์ 28JXS40K

อัตราส่วนการลด

3.71

5.18

14

19

27

51

71

100

139

189

264

369

จำนวนขบวนเกียร์

1

2

3

4

ความยาว(L2) มม

31

40.1

49

57.9

สูงสุด พิกัดแรงบิด กก. ซม

12

20

32

40

แรงบิดที่อนุญาตในช่วงเวลาสั้น ๆ กก.ซม

36

60

96

120

ประสิทธิภาพ%

0.9

0.81

0.73

0.66

น้ำหนัก g

60

85

95

110

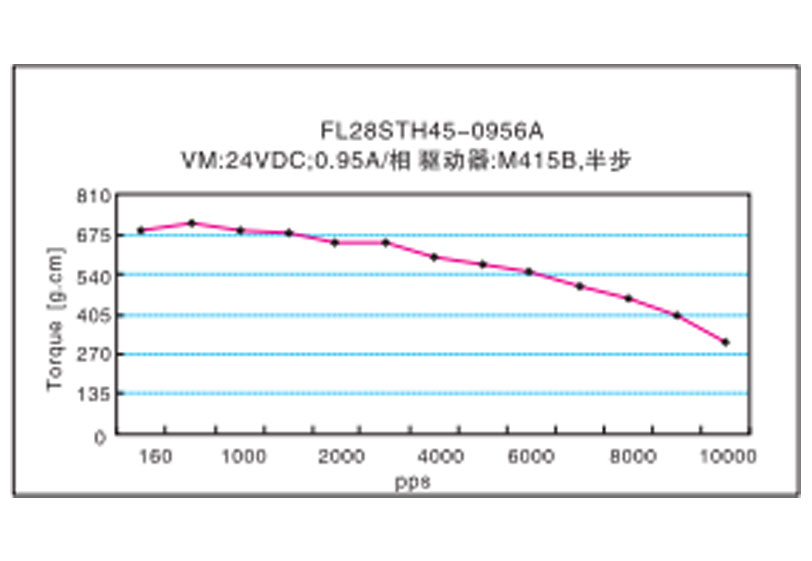

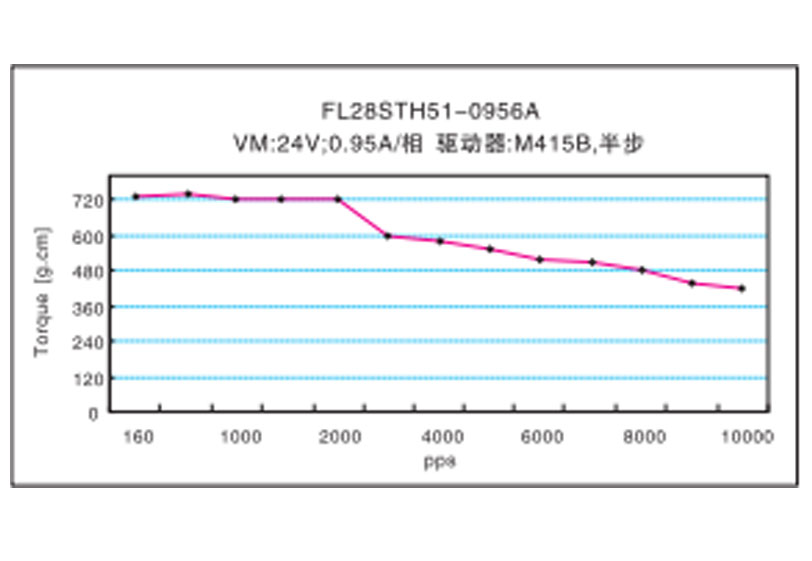

ลักษณะแรงบิดความถี่
