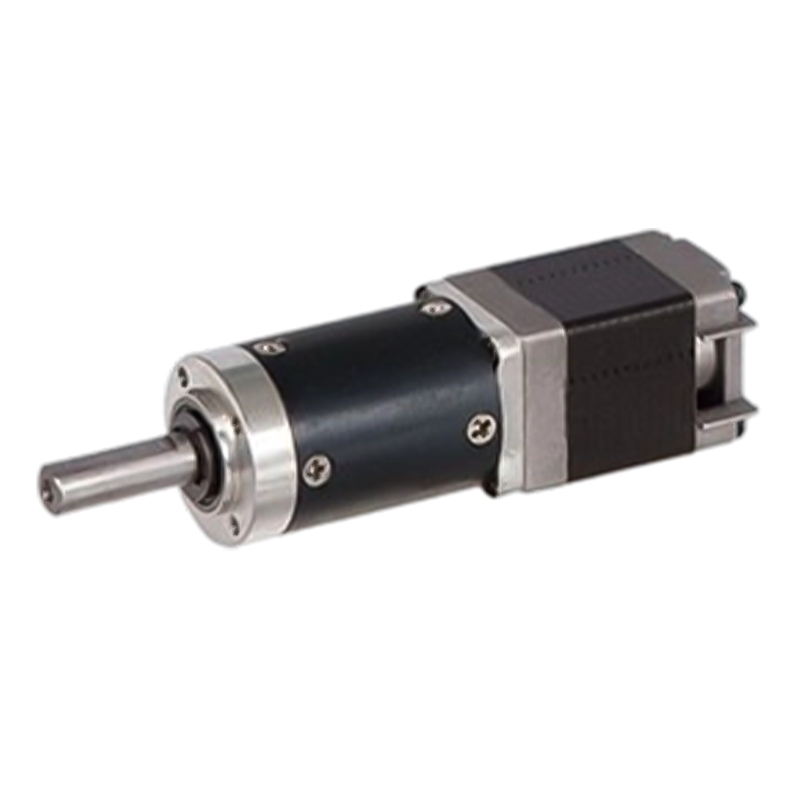

22JXS20K/20STH 0.6N.m~2.0N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

22JXS20K/20STH 0.6N.m~2.0N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์

ผลิตภัณฑ์ 22JXS20K/20STH เป็นข้อต่อลดมาตรฐานที่มีเส้นผ่านศูนย์กลางภายนอก 22 มม. และช่วงแรงบิดที่อนุญาตคือ 0.6N.m~2.0N.m.
ล้อดาวเคราะห์จำนวนหนึ่งถูกกระจายอย่างสม่ำเสมอรอบๆ ซันวีล เพื่อแบ่งเบาภาระและสามารถทนต่อแรงบิดขนาดใหญ่ได้ ด้วยการออกแบบอัตราส่วนการส่งผ่านของชุดเกียร์ดาวเคราะห์อย่างสมเหตุสมผล แรงบิดเอาท์พุตของสเต็ปเปอร์มอเตอร์จึงสามารถขยายได้หลายครั้งถึงสิบครั้งเพื่อให้ตรงตามข้อกำหนดในการขับขี่ภายใต้สภาวะโหลดที่แตกต่างกัน ด้วยการปรับอัตราส่วนการลดความเร็ว สเต็ปเปอร์มอเตอร์สามารถทำงานได้อย่างเสถียรที่ความเร็วต่ำ หลีกเลี่ยงปัญหาความเร็วสูงนอกขั้นตอน และขยายช่วงความเร็วของระบบ

  • 22JXS20K/20STH 0.6N.m~2.0N.m สเต็ปปิ้งมอเตอร์เกียร์ดาวเคราะห์
22JXS20K/20STH

กระปุกเกียร์มาตรฐาน 22 มม.

ช่วงโหลดที่อนุญาต: 0.6N.m~2.0N.m

มอเตอร์สเต็ปปิ้งเกียร์ดาวเคราะห์ (วัสดุวงแหวนเกียร์: โลหะ)

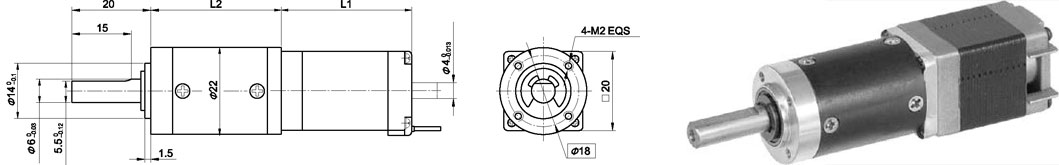

ขนาด

ดาวเคราะห์

วัสดุแหวน

โลหะ

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤20N

สูงสุด โหลดตามแนวแกนเพลา

≤10นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.08 มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะสเต็ปปิ้งมอเตอร์ไฮบริด 20STH

หมายเลขรุ่น

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ปัจจุบัน/เฟส

ความต้านทาน/เฟส

ตัวเหนี่ยวนำ/เฟส

ถือ Torกue

#ของโอกาสในการขาย

ความเฉื่อยของโรเตอร์

น้ำหนัก

ความยาว L1

สูงสุด อัตราทดเกียร์

เพลาเดี่ยว

วี

โอห์ม

mH

ก.ซม

กรัม-ตร.ม

g

มม

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

ข้อมูลจำเพาะของกระปุกเกียร์ดาวเคราะห์ 22JXS20K

อัตราส่วนการลด

3.71

5.18

14

19

27

51

71

100

139

189

264

369

จำนวนขบวนเกียร์

1

2

3

4

ความยาว(L2) มม

24.4

33

41.5

49.8

สูงสุด พิกัดแรงบิด กก.ซม

6

10

16

20

แรงบิดที่อนุญาตในช่วงเวลาสั้น ๆ กก.ซม

18

30

48

60

ประสิทธิภาพ%

90%

81%

73%

66%

น้ำหนัก g

35

45

55

65

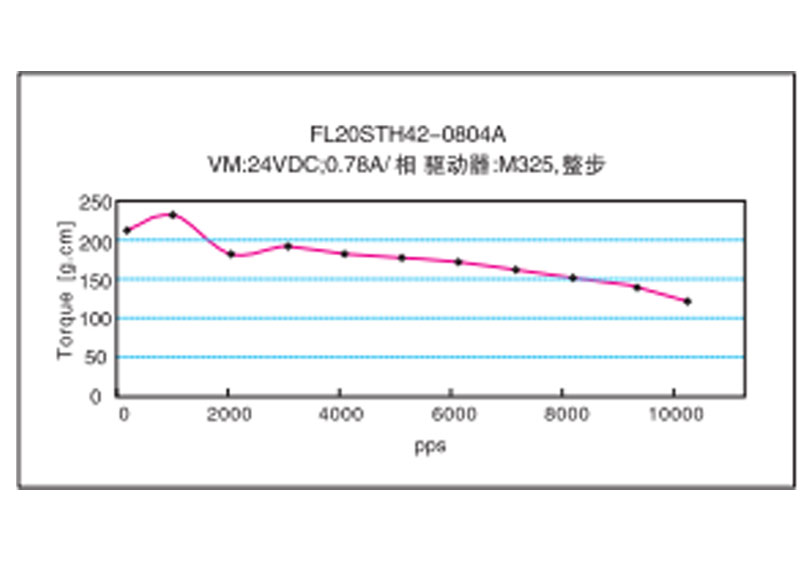

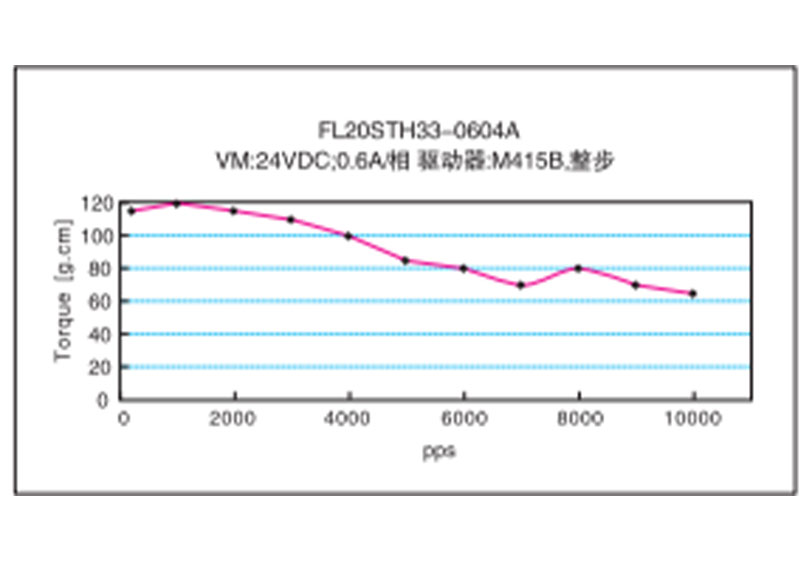

ลักษณะแรงบิดความถี่
