บ้าน / สินค้า / กล่องเกียร์ / กระปุกเกียร์เดือย / 70JB80K กระปุกเกียร์เดือยสี่เหลี่ยมเล็ก 70 มม

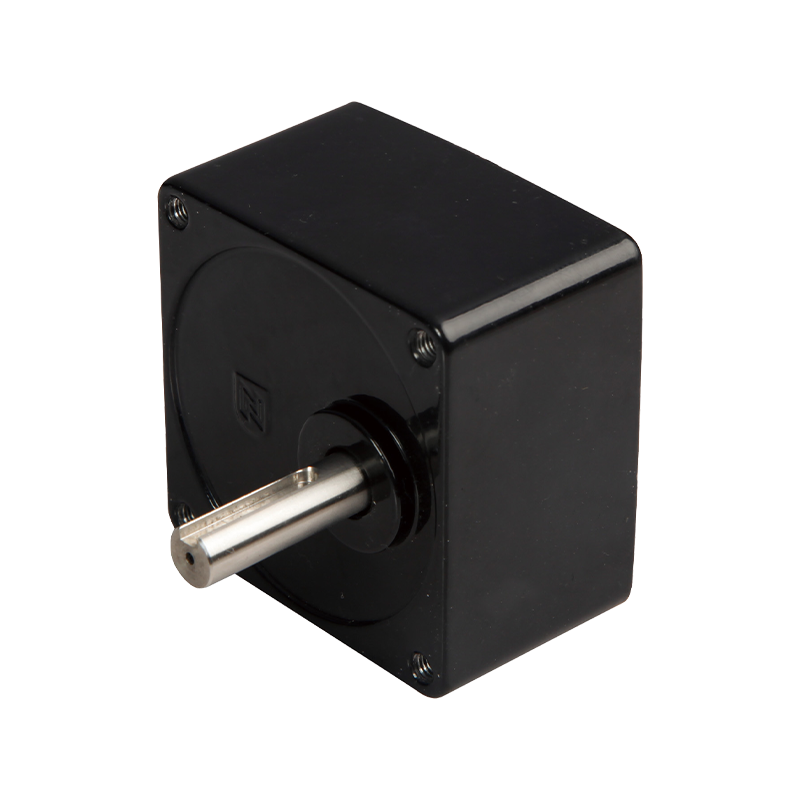

70JB80K กระปุกเกียร์เดือยสี่เหลี่ยมเล็ก 70 มม

70JB80K กระปุกเกียร์เดือยสี่เหลี่ยมเล็ก 70 มม

กระปุกเกียร์เดือยขนาดเล็ก 70JB80K 70 มม. เป็นตัวลดเกียร์สี่เหลี่ยมประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการการควบคุมแรงบิดที่แม่นยำ ผลิตภัณฑ์นี้ให้ช่วงแรงบิดสูงสุด 8N.m โดดเด่นด้วยประสิทธิภาพการส่งผ่านและความทนทาน แบริ่งเพลาเอาท์พุตได้รับการออกแบบด้วยตลับลูกปืนแบบกลิ้ง สามารถรองรับโหลดในแนวรัศมีสูงสุด 100N และโหลดตามแนวแกนสูงสุด 40N ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงภายใต้สภาวะโหลดสูง การเล่นในแนวรัศมีและการเล่นตามแนวแกนจะถูกควบคุมภายใน 0.08 มม. และ 0.4 มม. ตามลำดับ รับประกันการส่งผ่านที่แม่นยำ ฟันเฟืองที่ไม่มีโหลดจะต้องไม่เกิน 2° ช่วยเพิ่มความนุ่มนวลและความแม่นยำของระบบส่งกำลัง ทิศทางอินพุตและเอาต์พุตสามารถเลือกให้เหมือนกันหรือย้อนกลับตามสถานการณ์การใช้งานที่แตกต่างกัน ช่วงอุณหภูมิในการทำงานอยู่ระหว่าง -10°C ถึง 80°C และความชื้นแวดล้อมในการทำงานอยู่ระหว่าง 20% ถึง 85%RH จึงรับประกันการทำงานที่เชื่อถือได้ในสภาพแวดล้อมต่างๆ ความเร็วอินพุตที่แนะนำไม่เกิน 3000rpm เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน

  • 70JB80K กระปุกเกียร์เดือยสี่เหลี่ยมเล็ก 70 มม
กระปุกเกียร์เดือยเล็ก 70มม. 70JB80K

กระปุกเกียร์เดือย 70 มม.,

ช่วงโหลดที่อนุญาต: 8N.m

กระปุกเกียร์เดือย

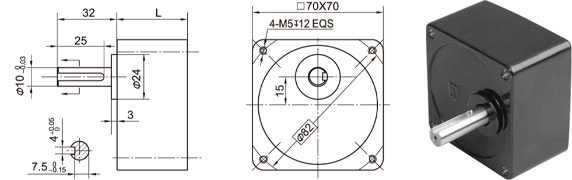

ขนาด

พารามิเตอร์

พารามิเตอร์อัตราทดเกียร์

อัตราทดเกียร์

มิติ L

ขั้นที่ 1

5 ~ 18

32

ขั้นที่ 2

20 ~ 50

42

ขั้นที่ 3

60 ~200

พารามิเตอร์

พารามิเตอร์

ขั้นที่ 2

ขั้นที่ 3

ขั้นที่ 4

ประสิทธิภาพการส่งผ่าน

81%

73%

66%

แรงบิดพิกัดความเผื่อ

2น.ม

4 น

8 น

ทิศทางอินพุตและเอาต์พุต

ทิศทางเดียวกัน

ทิศทางย้อนกลับ

ทิศทางเดียวกัน

แรงบิดความอดทนสูงสุดชั่วขณะ

สองเท่าของแรงบิดพิกัด

อุณหภูมิในการทำงาน

-10°C~ 80°C

ความชื้นโดยรอบขณะทำงาน

ความชื้นสัมพัทธ์ 20%~85%

แนะนำความเร็วอินพุต

≤3000รอบต่อนาที

ข้อมูลทางเทคนิค

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดรัศมี (10 มม. จากปลายเพลา)

≤100N

สูงสุด โหลดตามแนวแกนเพลา

≤40N

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.08มม

การเล่นตามแนวแกนของเพลา

≤0.4มม

ฟันเฟืองที่ไม่มีโหลด

≤ 2°

แรงกดพอดีเพลา สูงสุด

≤180N
