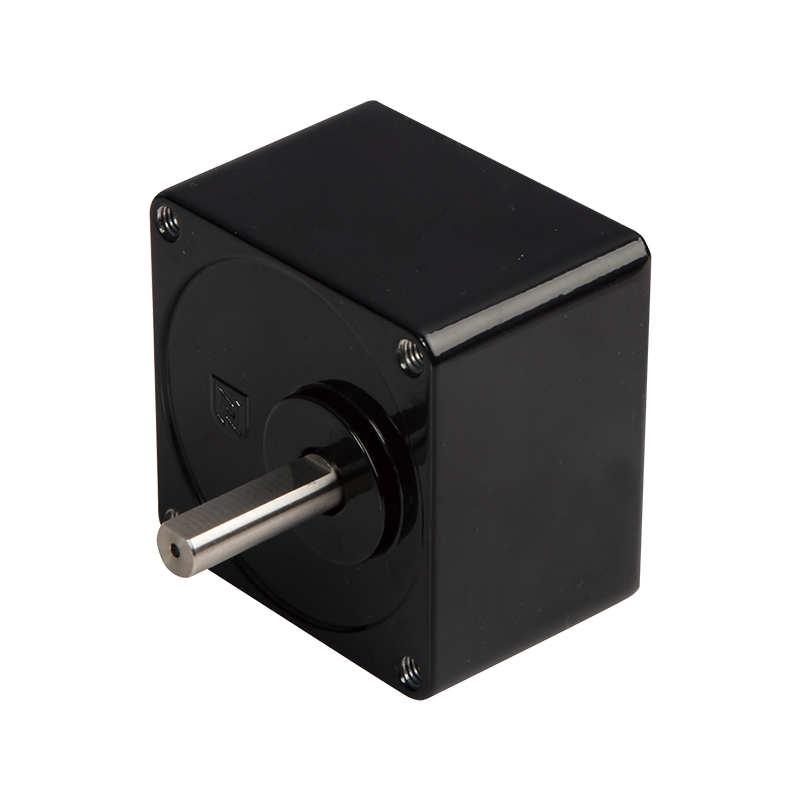

60JB50K กระปุกเกียร์เดือยเพลาขนาน 60 มม

60JB50K กระปุกเกียร์เดือยเพลาขนาน 60 มม

กระปุกเกียร์เดือยเพลาขนานขนาด 60 มม. รุ่น 60JB50K เป็นอุปกรณ์ส่งกำลังเชิงกลประสิทธิภาพสูง ผลิตภัณฑ์นี้ใช้การออกแบบและกระบวนการผลิตขั้นสูงเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือในการใช้งานทางอุตสาหกรรมต่างๆ กล่องเกียร์มีโหลดรัศมีสูงสุดที่อนุญาต 80 นิวตัน โหลดตามแนวแกนสูงสุดที่อนุญาต 30 นิวตัน ระยะห่างในแนวรัศมีน้อยกว่า 0.08 มิลลิเมตร ระยะห่างตามแนวแกนน้อยกว่า 0.4 มิลลิเมตร และระยะฟันเฟืองน้อยกว่า 2 องศาภายใต้สภาวะไม่มีโหลด เพลาส่งออกสามารถรับแรงกดสูงสุด 150 นิวตัน พารามิเตอร์เหล่านี้บ่งชี้ว่ากระปุกเกียร์มีความสามารถในการรับน้ำหนักและประสิทธิภาพการส่งผ่านที่แม่นยำ นอกจากนี้ กล่องเกียร์ยังมีขนาด 60x60 มิลลิเมตร และมีตัวเลือกอัตราทดเกียร์หลายแบบ รวมถึงระยะที่สอง สาม และสี่ เพื่อตอบสนองความต้องการของสถานการณ์การใช้งานที่แตกต่างกัน ประสิทธิภาพการส่งผ่านของกระปุกเกียร์อยู่ที่ 81%, 73% และ 66% ตามลำดับ โดยมีพิกัดแรงบิดที่ 1 นิวตัน-เมตร 2 นิวตัน-เมตร และ 5 นิวตัน-เมตร สามารถเลือกทิศทางอินพุตและเอาต์พุตให้เหมือนกันหรือย้อนกลับได้ตามความต้องการ ช่วงอุณหภูมิในการทำงานคือ -10°C ถึง 80°C โดยมีช่วงการใช้ความชื้นสัมพัทธ์ 20% ถึง 85% RH และความเร็วอินพุตที่แนะนำไม่เกิน 3000 รอบต่อนาที กล่องเกียร์นี้ใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติ หุ่นยนต์ ระบบสายพานลำเลียง และสาขาอื่นๆ ทำให้เป็นตัวเลือกที่ดีเยี่ยมสำหรับการปรับปรุงประสิทธิภาพการผลิตและลดต้นทุน

  • 60JB50K กระปุกเกียร์เดือยเพลาขนาน 60 มม
  • 60JB50K กระปุกเกียร์เดือยเพลาขนาน 60 มม
กระปุกเกียร์เดือยเพลาขนาน 60 มม. 60JB50K

กระปุกเกียร์เดือย 60 มม.,

ช่วงโหลดที่อนุญาต: 5N.m

กระปุกเกียร์เดือย

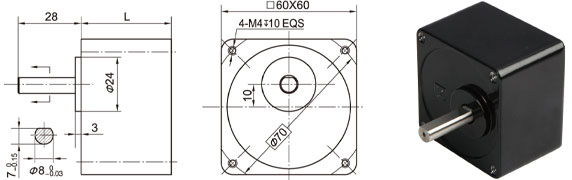

ขนาด

พารามิเตอร์

พารามิเตอร์อัตราทดเกียร์

อัตราทดเกียร์

มิติ L

ขั้นที่ 2

3.6 ~ 18

32

ขั้นที่ 3

20 ~ 50

40

ขั้นที่ 4

60 ~ 200

พารามิเตอร์

พารามิเตอร์

ขั้นที่ 2

ขั้นที่ 3

ขั้นที่ 4

ประสิทธิภาพการส่งผ่าน

81%

73%

66%

แรงบิดพิกัดความเผื่อ

1 น

2น.ม

5 น

ทิศทางอินพุตและเอาต์พุต

ทิศทางเดียวกัน

ทิศทางย้อนกลับ

ทิศทางเดียวกัน

แรงบิดความอดทนสูงสุดชั่วขณะ

สองเท่าของแรงบิดพิกัด

อุณหภูมิในการทำงาน

-10°C~ 80°C

ความชื้นโดยรอบขณะทำงาน

20% ~ 85% ความชื้น

แนะนำความเร็วอินพุต

≤3000รอบต่อนาที

ข้อมูลทางเทคนิค

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดรัศมี (10 มม. จากปลายเพลา)

≤80N

สูงสุด โหลดตามแนวแกนเพลา

≤30นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.08มม

การเล่นตามแนวแกนของเพลา

≤ 0.4 มม

ฟันเฟืองที่ไม่มีโหลด

≤ 2°

แรงกดพอดีเพลา สูงสุด

≤150N
