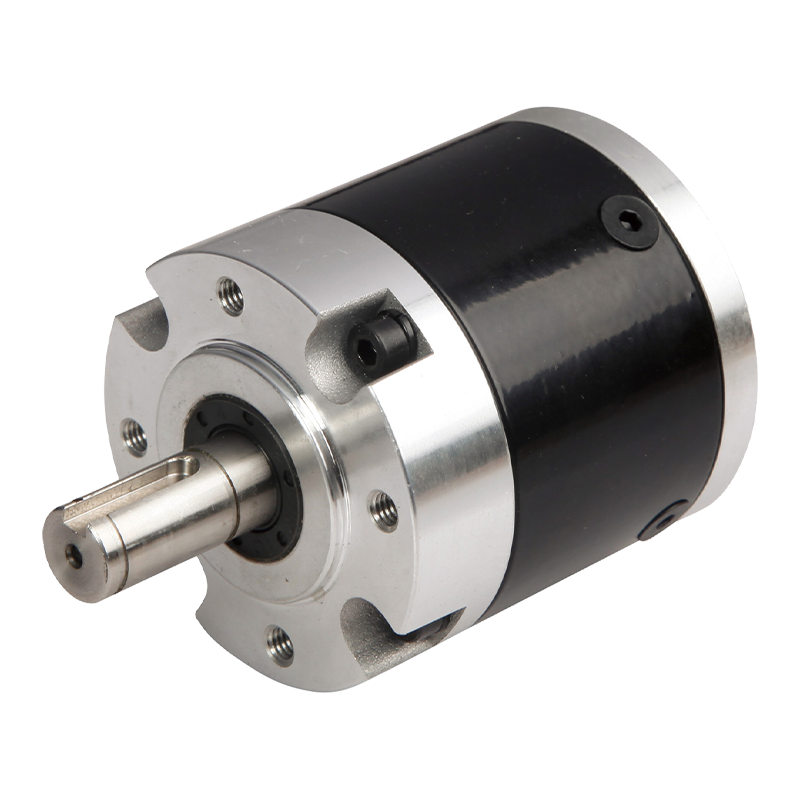

56JXL300K 56 มม. 300N กระปุกเกียร์ดาวเคราะห์เสียงรบกวนต่ำ

56JXL300K 56 มม. 300N กระปุกเกียร์ดาวเคราะห์เสียงรบกวนต่ำ

กล่องเกียร์ดาวเคราะห์เสียงรบกวนต่ำ 56JXL300K เป็นผลิตภัณฑ์ประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีความแม่นยำสูงและมีเสียงรบกวนต่ำ กระปุกเกียร์นี้มีโครงสร้างเฟืองดาวเคราะห์ที่มีฟันขดเกลียวขนาด 56 มม. เสียงรบกวนต่ำ ช่วยให้มีช่วงแรงบิดตั้งแต่ 3 นิวตันเมตร ถึง 30 นิวตันเมตร ทำให้เหมาะสำหรับอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมและเครื่องจักรที่มีความแม่นยำต่างๆ วัสดุตัวเรือนประกอบด้วยฟันขดที่เป็นโลหะและพลาสติก ช่วยให้มั่นใจได้ถึงความแข็งแกร่งและความทนทาน ประเภทแบริ่งเพลาเอาท์พุตคือแบริ่งแบบกลิ้ง โดยมีโหลดรัศมีสูงสุดที่อนุญาตคือ 200N และโหลดตามแนวแกนสูงสุดที่อนุญาตคือ 100N ระยะเคลื่อนในแนวรัศมีของเพลาน้อยกว่า 0.04 มม. และระยะระยะแนวแกนน้อยกว่า 0.3 มม. โดยมีระยะฟันเฟืองที่ไม่มีโหลด 1.5° แรงกดพอดีเพลาสูงสุดคือ 300N รับประกันการทำงานที่มั่นคงภายใต้สภาวะโหลดสูง พารามิเตอร์อัตราทดเกียร์ประกอบด้วยระยะที่หนึ่ง สอง สาม และสี่ ซึ่งสอดคล้องกับประสิทธิภาพการส่งกำลังที่แตกต่างกันและพิกัดแรงบิดที่ยอมรับได้ ซึ่งตอบสนองความต้องการของสถานการณ์การใช้งานที่หลากหลาย ช่วงอุณหภูมิในการทำงานคือ -10°C ถึง 80°C โดยมีความชื้นแวดล้อมในการทำงาน 20% ถึง 85%RH และความเร็วอินพุตที่แนะนำไม่เกิน 4000rpm

  • 56JXL300K 56 มม. 300N กระปุกเกียร์ดาวเคราะห์เสียงรบกวนต่ำ
กระปุกเกียร์ดาวเคราะห์ 56 มม. 56JXL300K

ฟันเฟืองขนาด 56 มม. กระปุกเกียร์ดาวเคราะห์เสียงรบกวนต่ำ,

ช่วงโหลดที่อนุญาต: 3N.m〜30N.m

กล่องเกียร์ดาวเคราะห์เสียงรบกวนต่ำ

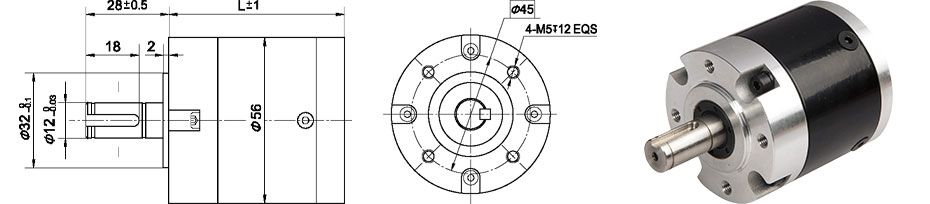

ขนาด

พารามิเตอร์

พารามิเตอร์อัตราทดเกียร์

อัตราทดเกียร์

มิติ L

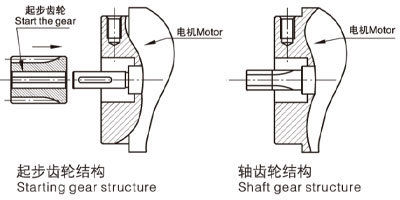

ฟันเพลา โครงสร้างสตาร์ท

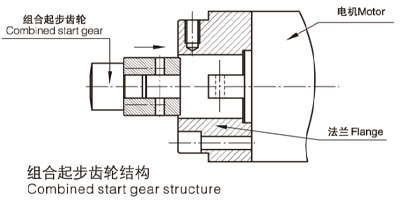

โครงสร้างเริ่มต้นแบบรวม

ขั้นที่ 1

4.2 ~9

47

64

ขั้นที่ 2

15~38

59

72

ขั้นที่ 3

54 ~ 163

78

91

ขั้นที่ 4

196 ~ 691

90

103

พารามิเตอร์

พารามิเตอร์

ขั้นที่ 1

ขั้นที่ 2

ขั้นที่ 3

ขั้นที่ 4

ประสิทธิภาพการส่งผ่าน

0.9

0.81

0.73

0.66

แรงบิดพิกัดความเผื่อ

3น

12.00 น

20น

30น

แรงบิดความอดทนสูงสุดชั่วขณะ

แรงบิดสูงสุดสามเท่า

อุณหภูมิในการทำงาน

-10°C~ 80°C

ความชื้นโดยรอบขณะทำงาน

ความชื้นสัมพัทธ์ 20%~85%

แนะนำความเร็วอินพุต

≤4000รอบต่อนาที

ทิศทางอินพุตและเอาต์พุต

ทิศทางเดียวกัน

ข้อมูลทางเทคนิค

วัสดุที่อยู่อาศัย

Meta"ขดลวดพลาสติก

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤200N

สูงสุด โหลดตามแนวแกนเพลา

≤100N

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.04มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

แรงกดพอดีเพลา สูงสุด

≤300N

รูปแบบการจับคู่มอเตอร์

โมดูล

จำนวนฟัน

ขั้นที่ 1

ขั้นที่ 2

ขั้นที่ 3

สเตจ4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
