บ้าน / สินค้า / กล่องเกียร์ / กล่องเกียร์ดาวเคราะห์เสียงรบกวนต่ำ / 52JXML200K 52 มม. อัตราทดเกียร์ 90% กระปุกเกียร์ดาวเคราะห์ลานเสียงรบกวนต่ำ

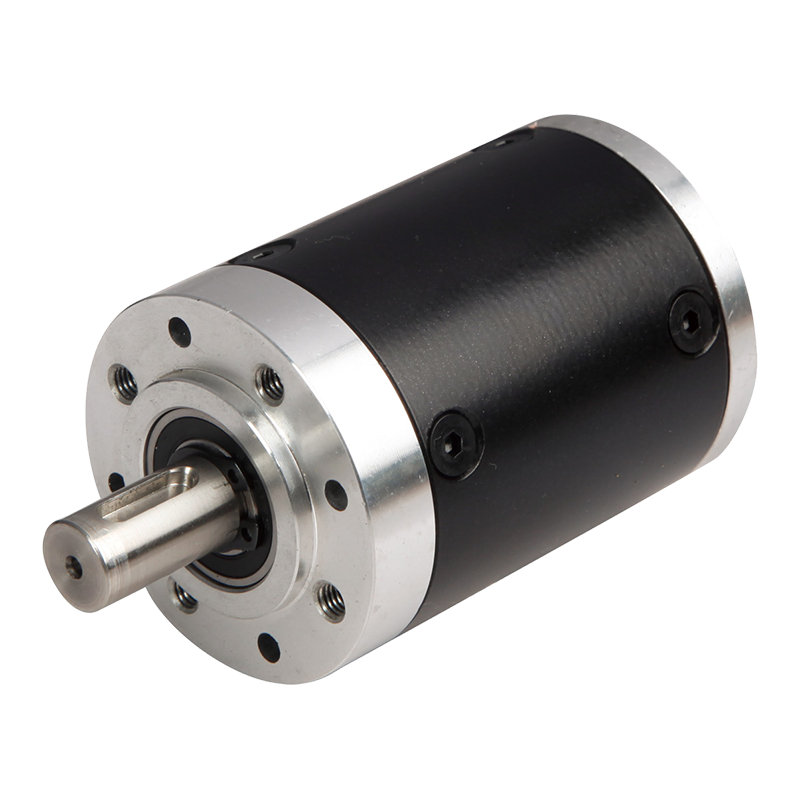

52JXML200K 52 มม. อัตราทดเกียร์ 90% กระปุกเกียร์ดาวเคราะห์ลานเสียงรบกวนต่ำ

52JXML200K 52 มม. อัตราทดเกียร์ 90% กระปุกเกียร์ดาวเคราะห์ลานเสียงรบกวนต่ำ

กล่องเกียร์ดาวเคราะห์ Helical Planetary เสียงรบกวนต่ำ 52JXML200K 52 มม. เป็นตัวลดเสียงรบกวนต่ำประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ต้องการความแม่นยำและประสิทธิภาพสูง ผลิตภัณฑ์นี้มีตัวเครื่องที่ทำจากวัสดุโลหะและพลาสติก จึงมั่นใจได้ถึงความแข็งแกร่งและคุณลักษณะน้ำหนักเบา แบริ่งเพลาส่งออกใช้แบริ่งกลิ้งที่มีโหลดรัศมีสูงสุดที่อนุญาตคือ 200N, โหลดตามแนวแกนสูงสุดที่อนุญาตคือ 100N, การเล่นในแนวรัศมีของเพลาน้อยกว่า 0.04 มม., การเล่นตามแนวแกนของเพลาน้อยกว่า 0.3 มม. และระยะฟันเฟืองที่ไม่มีโหลดน้อยกว่า 1° พารามิเตอร์เหล่านี้รับประกันความเสถียรและความน่าเชื่อถือของกระปุกเกียร์ระหว่างการทำงาน นอกจากนี้ แรงกดพอดีเพลาสูงสุดคือ 300N ซึ่งช่วยเพิ่มความสามารถในการรับน้ำหนักได้ดียิ่งขึ้น ประสิทธิภาพการส่งผ่านของกระปุกเกียร์นี้สูงถึง 90% โดยมีแรงบิดพิกัดความเผื่อที่ 4 นิวตันเมตร และแรงบิดพิกัดความเผื่อชั่วขณะสูงสุดที่ 12 นิวตันเมตร ทำงานภายในช่วงอุณหภูมิ -10°C ถึง 80°C และช่วงความชื้นสัมพัทธ์ 20% ถึง 85%RH พร้อมความเร็วอินพุตที่แนะนำ ≤4000rpm และอินพุตและเอาต์พุตทิศทางเดียวกัน

  • 52JXML200K 52 มม. อัตราทดเกียร์ 90% กระปุกเกียร์ดาวเคราะห์ลานเสียงรบกวนต่ำ
กล่องเกียร์ดาวเคราะห์เฮลิคอล 52 มม. 52JXML200K

ฟันเฟืองขนาด 52 มม. กระปุกเกียร์ดาวเคราะห์เสียงรบกวนต่ำ,

ช่วงโหลดที่อนุญาต: 2N.m〜20N.m

กล่องเกียร์ดาวเคราะห์เสียงรบกวนต่ำ

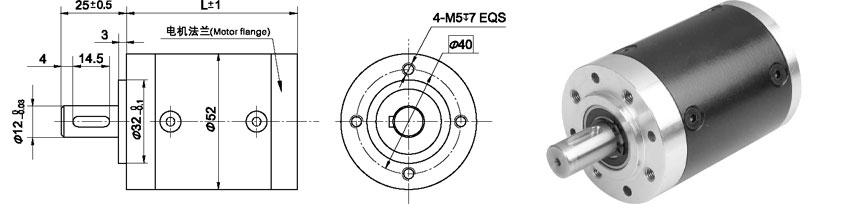

ขนาด

พารามิเตอร์

พารามิเตอร์อัตราทดเกียร์

อัตราทดเกียร์

มิติ L

ฟันเพลา โครงสร้างสตาร์ท

โครงสร้างเริ่มต้นแบบรวม

ขั้นที่ 1

4.5 ~ 8

56

65

ขั้นที่ 2

20 ~ 64

71

80

ขั้นที่ 3

91 ~ 512

87

96

พารามิเตอร์

พารามิเตอร์

ขั้นที่ 1

ขั้นที่ 2

ขั้นที่ 3

ประสิทธิภาพการส่งผ่าน

90%

81%

73%

แรงบิดพิกัดความเผื่อ

4 น

12.00 น

20น

แรงบิดความอดทนสูงสุดชั่วขณะ

แรงบิดสูงสุดสามเท่า

อุณหภูมิในการทำงาน

-10°C~ 80°C

ความชื้นโดยรอบขณะทำงาน

20% 〜85%RH

แนะนำความเร็วอินพุต

≤4000รอบต่อนาที

ทิศทางอินพุตและเอาต์พุต

ทิศทางเดียวกัน

ข้อมูลทางเทคนิค

วัสดุที่อยู่อาศัย

ขดลวดพลาสติกโลหะ

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤200N

สูงสุด โหลดตามแนวแกนเพลา

≤100N

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.04มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1°

แรงกดพอดีเพลา สูงสุด

≤300N

ข้อความตอบรับ
เกี่ยวกับ
เจ้อเจียงตงเจิ้งมอเตอร์บจก.

Dongzheng Motor ก่อตั้งขึ้นในปี 2546 บริษัทมีสิทธิในทรัพย์สินทางปัญญาอิสระมากกว่า 100 ฉบับ ซึ่งรวมถึงสิทธิบัตรการประดิษฐ์ที่ถูกต้อง 9 ฉบับ และสิทธิบัตรรุ่นอรรถประโยชน์ที่ถูกต้อง 75 ฉบับ และอื่นๆ โรงงานมีพนักงานมากกว่า 140 คนและครอบคลุมพื้นที่มากกว่า 7,000 ตารางเมตร พื้นที่ก่อสร้าง 15,000 ตารางเมตร ห้องปฏิบัติการทดสอบที่มีอุปกรณ์ครบครันของเราดำเนินการทดสอบคุณภาพอย่างครอบคลุมตั้งแต่วัสดุไปจนถึงผลิตภัณฑ์สำเร็จรูปเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ เรามีอุปกรณ์อัตโนมัติที่รองรับซึ่งสามารถรับประกันการปรับปรุงกำลังการผลิตและการควบคุมความแม่นยำของกระบวนการ

ปัจจุบันผลิตภัณฑ์ของเราส่วนใหญ่เป็นมอเตอร์เกียร์ DC, มอเตอร์เกียร์ดาวเคราะห์, มอเตอร์เกียร์หนอนและตัวลดขนาดเล็ก ฯลฯ และใช้กันอย่างแพร่หลายในหุ่นยนต์บริการ, อุปกรณ์ทางการแพทย์, เครื่องมือทางการเงิน, อุปกรณ์สำนักงานอัจฉริยะ, ระบบติดตามแสงอาทิตย์, อุปกรณ์ฟื้นฟูและสุขภาพ, ประตูอัตโนมัติ ฯลฯ ผลิตภัณฑ์ของเราถูกส่งออกไปยังสหรัฐอเมริกา ยุโรป อิสราเอล เกาหลี ญี่ปุ่น ไต้หวัน และประเทศและภูมิภาคอื่น ๆ
