42JBK30K กระปุกเกียร์ฟันเฟืองขนาดเล็กดาวเคราะห์ความแม่นยำสูง 42 มม

42JBK30K กระปุกเกียร์ฟันเฟืองขนาดเล็กดาวเคราะห์ความแม่นยำสูง 42 มม

กล่องเกียร์ดาวเคราะห์ฟันเฟืองขนาดเล็กความแม่นยำสูง 42JBK30K 42 มม. เป็นผลิตภัณฑ์ประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ต้องการความแม่นยำสูง กระปุกเกียร์นี้มีระยะฟันเฟืองเล็กน้อยและมีประสิทธิภาพในการส่งกำลังสูง ทำให้เหมาะสำหรับสถานการณ์ที่ต้องการการควบคุมที่แม่นยำและเอาต์พุตแรงบิดสูง ด้วยโหลดรัศมีสูงสุดที่อนุญาตที่ 50N และโหลดตามแนวแกนเพลาสูงสุดที่ 15N ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงภายใต้สภาวะที่ซับซ้อนต่างๆ ระยะเคลื่อนในแนวรัศมีของเพลาน้อยกว่า 0.08 มม. และระยะระยะแนวแกนน้อยกว่า 0.4 มม. โดยมีระยะฟันเฟืองที่ไม่มีโหลดน้อยกว่า 0.5° รับประกันประสิทธิภาพที่โดดเด่นในข้อกำหนดที่มีความแม่นยำสูง นอกจากนี้ เพลาเอาท์พุตของกระปุกเกียร์นี้ใช้ตลับลูกปืนเม็ดกลมแบบลูกกลิ้ง โดยมีแรงกดพอดีเพลาสูงสุดที่ 100N ซึ่งช่วยเพิ่มความทนทานและความน่าเชื่อถืออีกด้วย ช่วงอุณหภูมิในการทำงานอยู่ระหว่าง -10°C ถึง 80°C และความชื้นแวดล้อมในการทำงานอยู่ระหว่าง 20% ถึง 85%RH ปรับให้เข้ากับสภาพแวดล้อมต่างๆ ความเร็วอินพุตที่แนะนำจะต้องไม่เกิน 3000rpm ทำให้มั่นใจได้ถึงการทำงานที่มีประสิทธิภาพและอายุการใช้งานที่ยาวนานของกระปุกเกียร์

  • 42JBK30K กระปุกเกียร์ฟันเฟืองขนาดเล็กดาวเคราะห์ความแม่นยำสูง 42 มม
กล่องเกียร์ดาวเคราะห์ความแม่นยำสูง 42 มม. 42JBK30K

กล่องเกียร์ดาวเคราะห์ขนตาหลังขนาดเล็ก 42 มม.

ช่วงโหลดที่อนุญาต: 3N.m

เฟืองหลังขนาดเล็ก Planetary Gearbox

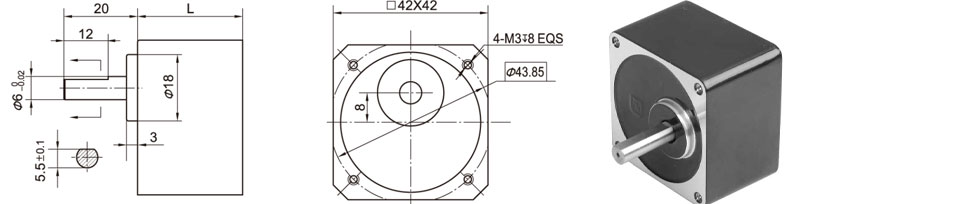

ขนาด

พารามิเตอร์

พารามิเตอร์อัตราทดเกียร์

อัตราทดเกียร์

มิติ L

ขั้นที่ 2

3.6 ~ 10

28.5

ขั้นที่ 3

18 ~ 20

ขั้นที่ 4

24 ~ 45

พารามิเตอร์

พารามิเตอร์

ขั้นที่ 2

ขั้นที่ 3

ขั้นที่ 4

ประสิทธิภาพการส่งผ่าน

81%

73%

66%

แรงบิดพิกัดความเผื่อ

0.5 น

1.5 น

3น

แรงบิดความอดทนสูงสุดชั่วขณะ

สองเท่าของแรงบิดพิกัด

อุณหภูมิในการทำงาน

-10°C~ 80°C

ความชื้นโดยรอบขณะทำงาน

ความชื้นสัมพัทธ์ 20%~85%

แนะนำความเร็วอินพุต

≤3000รอบต่อนาที

ทิศทางอินพุตและเอาต์พุต

ทิศทางเดียวกัน

ทิศทางย้อนกลับ

ทิศทางเดียวกัน

ข้อมูลทางเทคนิค

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤50N

สูงสุด โหลดตามแนวแกนเพลา

≤15นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.08มม

การเล่นตามแนวแกนของเพลา

≤0.4 มม

ฟันเฟืองที่ไม่มีโหลด

≤0.5°

แรงกดพอดีเพลา สูงสุด

≤100N
