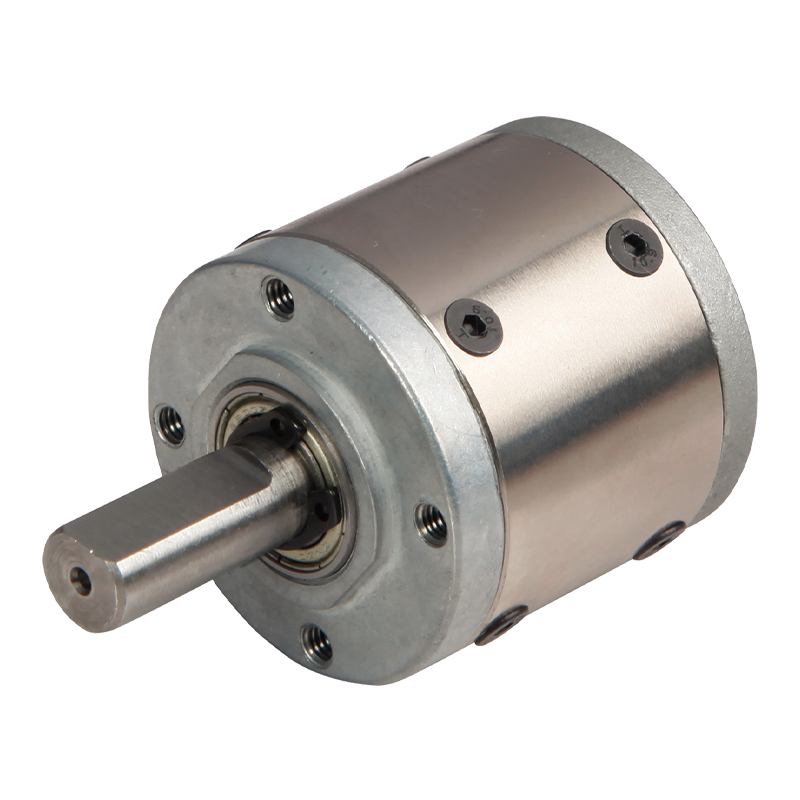

42JX100K 42มม. 1-10N.m กระปุกเกียร์ดาวเคราะห์

42JX100K 42มม. 1-10N.m กระปุกเกียร์ดาวเคราะห์

42JX100K Planetary Gearbox เป็นกระปุกเกียร์ดาวเคราะห์ขนาด 42 มม. ประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานต่างๆ ที่ต้องการการควบคุมแรงบิดที่แม่นยำ ช่วงโหลดสูงสุดที่อนุญาตของกระปุกเกียร์นี้คือตั้งแต่ 1N.m ถึง 10N.m ซึ่งรองรับความต้องการโหลดที่แตกต่างกัน วัสดุเฟืองภายในประกอบด้วยโลหะชนิด E และผงโลหะชนิด F ทำให้มั่นใจได้ถึงความแม่นยำและความทนทานสูง แบริ่งเพลาส่งออกใช้แบริ่งลูกกลิ้งและแบริ่งลูกปืน โดยมีโหลดรัศมีสูงสุดที่อนุญาตคือ 80N และโหลดตามแนวแกนสูงสุดที่อนุญาตคือ 30N การเล่นในแนวรัศมีและการเล่นตามแนวแกนจะถูกควบคุมภายใน 0.06 มม. และ 0.3 มม. ตามลำดับ รับประกันการทำงานที่ราบรื่นและแม่นยำ นอกจากนี้ ประสิทธิภาพการส่งผ่านของกระปุกเกียร์นี้ยังสูงถึง 90% ด้วยแรงบิดพิกัดความเผื่อที่ 1N.m และแรงบิดพิกัดความเผื่อทันทีที่ 3 เท่าของแรงบิดพิกัด ช่วงอุณหภูมิในการทำงานอยู่ระหว่าง -10°C ถึง 80°C โดยมีช่วงการใช้งานความชื้นสัมพัทธ์ 20% ถึง 85%RH ความเร็วอินพุตที่แนะนำคือ ≤4000rpm และทิศทางอินพุตและเอาต์พุตเหมือนกัน พารามิเตอร์เหล่านี้ทำให้กระปุกเกียร์ดาวเคราะห์ 42JX100K ใช้งานได้อย่างกว้างขวางในระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์เครื่องจักร และสาขาอื่นๆ

  • 42JX100K 42มม. 1-10N.m กระปุกเกียร์ดาวเคราะห์
กล่องเกียร์ดาวเคราะห์มอเตอร์กระแสตรง 42 มม. 42JX100K

กล่องเกียร์ดาวเคราะห์ 42 มม.

ช่วงโหลดที่อนุญาต: 1 Nm〜10N.m

กระปุกเกียร์ดาวเคราะห์

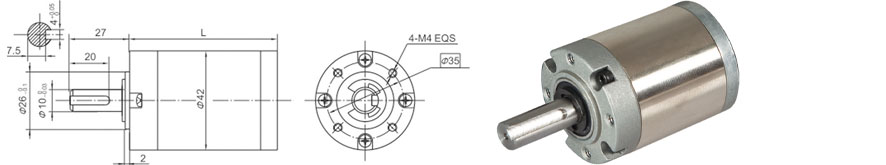

ขนาด

พารามิเตอร์

พารามิเตอร์อัตราทดเกียร์

อัตราทดเกียร์

มิติ L

ขั้นที่ 1

3.7 ~ 5.2

31.5

ขั้นที่ 2

14 ~ 27

42.1

ขั้นที่ 3

51 ~ 139

52.5

ขั้นที่ 4

189 ~ 720

62.9

พารามิเตอร์

พารามิเตอร์

ขั้นที่ 1

ขั้นที่ 2

ขั้นที่ 3

ขั้นที่ 4

ประสิทธิภาพการส่งผ่าน

90%

81%

73%

66%

แรงบิดพิกัดความเผื่อ

1 น

4 น

8 น

10น

แรงบิดความอดทนสูงสุดชั่วขณะ

แรงบิดสูงสุดสามเท่า

อุณหภูมิในการทำงาน

-10°C~ 80°C

ความชื้นโดยรอบขณะทำงาน

20% ~85%RH

แนะนำความเร็วอินพุต

≤4000รอบต่อนาที

ทิศทางอินพุตและเอาต์พุต

ทิศทางเดียวกัน

ข้อมูลทางเทคนิค

วัสดุที่อยู่อาศัย

ประเภท E: โลหะ ประเภท F: โลหะผง

แบริ่งที่เอาท์พุท

ลูกปืน

สูงสุด โหลดเรเดียล (12 มม. จากหน้าแปลน)

≤80N

สูงสุด โหลดตามแนวแกนเพลา

≤30นิวตัน

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤0.06มม

การเล่นตามแนวแกนของเพลา

≤0.3 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

แรงกดพอดีเพลา สูงสุด

≤150N
