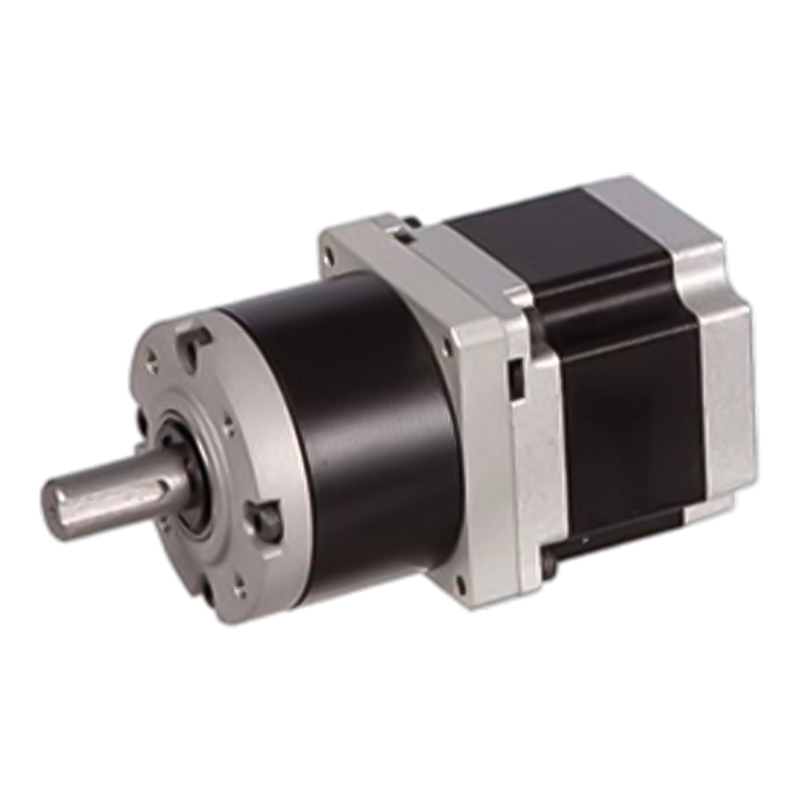

56JXS300K/57STH สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ไฮบริดความแม่นยำสูง

56JXS300K/57STH สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ไฮบริดความแม่นยำสูง

2JX150K/42STH High Precision Hybrid Stepping Motor Planetary Gearbox เป็นสเต็ปปิ้งมอเตอร์ไฮบริดประสิทธิภาพสูงที่มาพร้อมกับกระปุกเกียร์ดาวเคราะห์ที่มีวัสดุเฟืองวงแหวนโลหะ เหมาะสำหรับการใช้งานที่มีความแม่นยำสูงและแรงบิดสูงต่างๆ โหลดรัศมีสูงสุดที่อนุญาตคือ 80N โหลดตามแนวแกนสูงสุดที่อนุญาตคือ 30N การเล่นในแนวรัศมีของเพลาน้อยกว่า 0.06 มม. การเล่นตามแนวแกนของเพลาน้อยกว่า 0.3 มม. และระยะฟันเฟืองที่ไม่มีโหลดน้อยกว่า 1.5° มอเตอร์นี้มีข้อกำหนดหลายประการ เช่น 42STH33-0956A, 42STH33-0406A ฯลฯ โดยแต่ละรุ่นมีรายละเอียดพารามิเตอร์ เช่น แรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าต่อเฟส ความต้านทานต่อเฟส ตัวเหนี่ยวนำ แรงบิดยึด จำนวนลีด ความเฉื่อยของโรเตอร์ น้ำหนัก และความยาว นอกจากนี้ ยังมีการให้ข้อมูลประสิทธิภาพสำหรับอัตราส่วนการลดที่แตกต่างกัน ตั้งแต่ 3.5 ถึง 294 โดยมีแรงบิดสูงสุดตั้งแต่ 30 กก.ซม. ถึง 150 กก.ซม. แรงบิดที่อนุญาตในระยะเวลาอันสั้นตั้งแต่ 50 กก.ซม. ถึง 450 กก.ซม. และประสิทธิภาพตั้งแต่ 90% ถึง 66% พารามิเตอร์ทางเทคนิคโดยละเอียดและตัวบ่งชี้ประสิทธิภาพทำให้ผลิตภัณฑ์นี้นำไปใช้อย่างกว้างขวางในระบบอัตโนมัติทางอุตสาหกรรม เครื่องจักรที่มีความแม่นยำ และสาขาอื่นๆ

  • 56JXS300K/57STH สเต็ปเปอร์มอเตอร์เกียร์ดาวเคราะห์ไฮบริดความแม่นยำสูง
56JXS300K/57STH

กระปุกเกียร์มาตรฐาน OD 56 มม. (พร้อมซีลน้ำมัน)

ช่วงโหลดที่อนุญาต: 9.0N.m~30N.m

มอเตอร์สเต็ปปิ้งเกียร์ดาวเคราะห์ (วัสดุริงเกียร์: โลหะ)

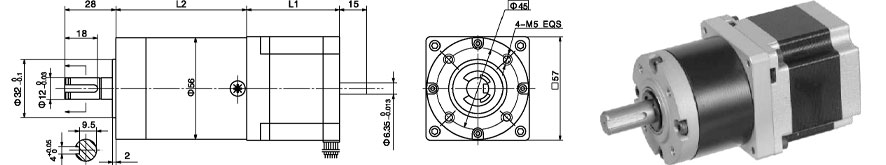

ขนาด

วัสดุแหวน

โลหะ

แบริ่งที่เอาท์พุท

ตลับลูกปืน

สูงสุด โหลดเรเดียล (10 มม. จากหน้าแปลน)

≤250N

สูงสุด โหลดตามแนวแกนเพลา

≤100N

ระยะการเล่นในแนวรัศมีของเพลา (ใกล้หน้าแปลน)

≤ 0.08 มม

การเล่นตามแนวแกนของเพลา

≤0.4 มม

ฟันเฟืองที่ไม่มีโหลด

≤1.5°

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะสเต็ปปิ้งมอเตอร์ไฮบริดแรงบิดสูง 57STH

หมายเลขรุ่น

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ปัจจุบัน/เฟส

ความต้านทาน/เฟส

ตัวเหนี่ยวนำ/เฟส

ถือ Torกue

#ของโอกาสในการขาย

ความเฉื่อยของโรเตอร์

น้ำหนัก

ความยาว L1

สูงสุด อัตราทดเกียร์

หมายเลขรุ่น

เพลาเดี่ยว

วี

โอห์ม

mH

ก.ซม

กรัม-ตร.ม

g

มม

57STH41-1006A

5.7

1

5.7

5.4

3.9

6

120

0.45

41

0.21

1:326

57STH41-2006A

2.8

2

1.4

1.4

3.9

6

1:326

57STH41-3006A

1.9

3

0.63

0.6

3.9

6

1:326

57STH41-2804A

2

2.8

0.7

1.4

5.5

4

1:234

57STH51-1006A

6.6

1

6.6

8.2

7.2

6

275

0.65

51

0.36

1:168

57STH51-2006A

3.3

2

1.65

2.2

7.2

6

1:168

57STH51-3006A

2.2

3

0.74

0.9

7.2

6

1:168

57STH51-2804A

2.3

2.8

0.83

2.2

10.1

4

1:77

57STH56-1006A

7.4

1

7.4

10

9

6

300

0.7

56

0.4

1:77

57STH56-2006A

3.6

2

1.8

2.5

9

6

1:77

57STH56-3006A

2.3

3

0.75

1.1

9

6

1:77

57STH56-2804A

2.5

2.8

0.9

2.5

12.6

4

1:77

ข้อมูลจำเพาะของกระปุกเกียร์ดาวเคราะห์ 56JXS300K

2 ประเภท: กระปุกเกียร์เสริมหรืออายุการใช้งานยาวนาน

อัตราส่วนการลด

3.6

4.25

7.5

13

15

18

27

32

47

55

65

77

168

198

234

276

326

จำนวนขบวนเกียร์

1

2

3

4

ความยาว(L2) มม

53

61

72

84

สูงสุด พิกัดแรงบิด กก. ซม

90

150

240

300

แรงบิดที่อนุญาตในช่วงเวลาสั้น ๆ กก.ซม

270

450

720

900

ประสิทธิภาพ%

0.9

0.81

0.73

0.66

น้ำหนัก g

640

710

880

1220
