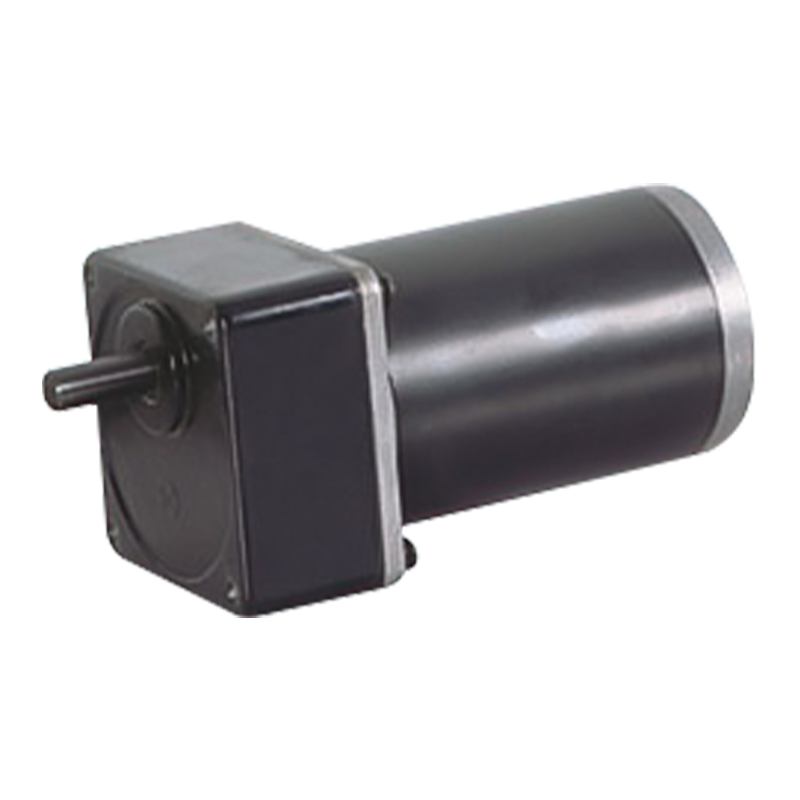

80JB100K/80ZY115 PWM 10N.m แม่เหล็กถาวร DC Brushed Spur Gear เครื่องยนต์

80JB100K/80ZY115 PWM 10N.m แม่เหล็กถาวร DC Brushed Spur Gear เครื่องยนต์

80JB100K/80ZY115 เป็นกระปุกเกียร์ดาวเคราะห์ขนาด 80 มม. ประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่หลากหลายที่ต้องการการควบคุมแรงบิดที่แม่นยำ ด้วยโหลดที่อนุญาตที่ 10N.m กล่องเกียร์จึงมีประสิทธิภาพและความทนทานในการส่งผ่าน
สามารถควบคุมความเร็วได้โดยตรงโดยการปรับแรงดันไฟฟ้าขาเข้า และการควบคุมความเร็วนั้นง่าย (เช่นการควบคุมแรงดันไฟฟ้าแบบ PWM) โดยไม่มีอัลกอริธึมการควบคุมที่ซับซ้อน และเหมาะสำหรับข้อกำหนดการควบคุมความเร็วที่มีต้นทุนต่ำ เมื่อใช้ร่วมกับเซ็นเซอร์ตำแหน่งและระบบควบคุมที่เหมาะสม มอเตอร์เกียร์ขนานแบบแปรงถ่านจะสามารถควบคุมตำแหน่งได้แม่นยำยิ่งขึ้น ในการเชื่อมโยงการวางตำแหน่งของสายการผลิตอัตโนมัติ ชิ้นส่วนเครื่องจักรกลสามารถวางตำแหน่งได้อย่างแม่นยำไปยังตำแหน่งที่ระบุ ซึ่งช่วยเพิ่มระดับของระบบอัตโนมัติและความแม่นยำของการผลิต

  • 80JB100K/80ZY115 PWM 10N.m แม่เหล็กถาวร DC Brushed Spur Gear เครื่องยนต์
80JB100K/80ZY115

หน้าแปลนโหลดที่อนุญาต: 10N.m

PM DC มอเตอร์เกียร์เดือย

ขนาด

กล่องเกียร์ในตัวขนาด 80 มม. พร้อมแรงบิดพิกัดสูงสุด 10.0 นิวตันเมตร เกียร์เหล็กโครงสร้างอัลลอยด์ ทั้งหมดติดตั้งด้วยลูกปืน

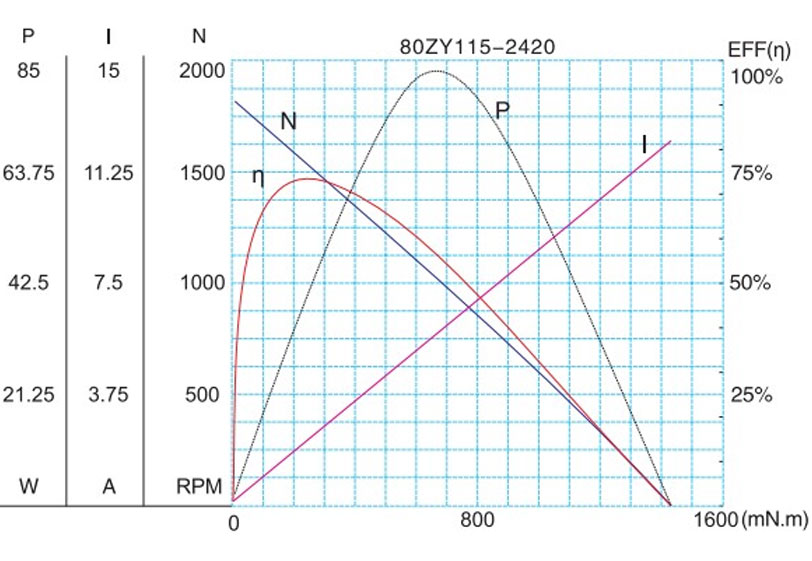

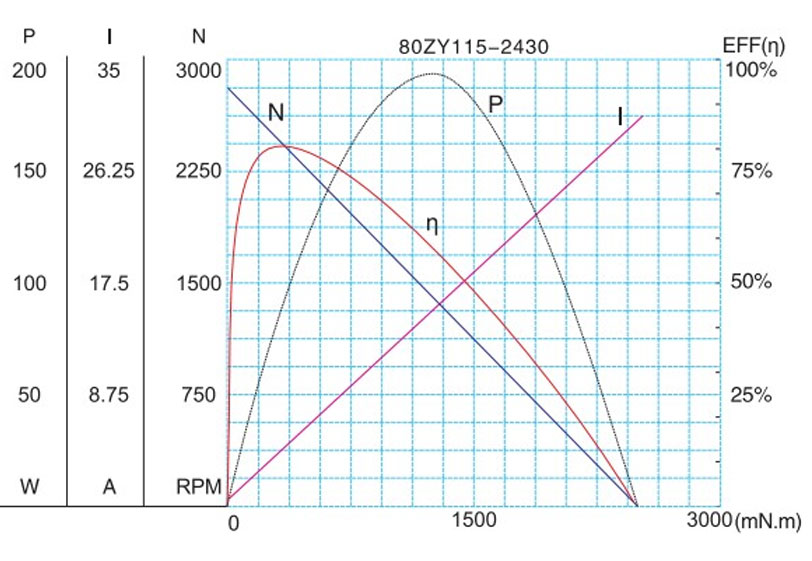

ข้อมูลทางเทคนิคของมอเตอร์

ประเภท

พิกัดแรงดันไฟฟ้า VDC

ความเร็วรอบขณะเดินเครื่องเปล่า/นาที

กระแสไฟไม่มีโหลด A

ความเร็วสูงสุด r/min

แรงบิดสูงสุด นิวตันเมตร

กำลังขับ W

จัดอันดับปัจจุบัน A

แรงบิดแผงลอย N.m

แผงลอยปัจจุบัน A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

ข้อมูลทางเทคนิคของมอเตอร์เกียร์

การกำหนดค่า 80ZY115-2420 DC มอเตอร์ (80ZY115-2420 DC มอเตอร์)

อัตราส่วนการลด

3

5

7.5

10

12.5

15

25

30

50

จำนวนขบวนเกียร์

2

2

2

2

2

2

3

3

3

ความยาว(L) มม

32

32

32

32

32

32

43

43

43

ความเร็วขณะไม่มีการโหลด รอบ/นาที

667

400

267

200

160

133

80

67

40

ความเร็วที่กำหนด รอบ/นาที

567

340

227

170

136

113

68

57

34

แรงบิดสูงสุด น.ม

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

15

15

15

15

15

15

30

30

30

ทิศทางการหมุน

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

การกำหนดค่า 80ZY115-2430 DC มอเตอร์ (80ZY115-2430 DC มอเตอร์)

อัตราส่วนการลด

3

5

7.5

10

12.5

15

25

30

50

จำนวนขบวนเกียร์

2

2

2

2

2

2

3

3

3

ความยาว(L) มม

32

32

32

32

32

32

43

43

43

ความเร็วขณะไม่มีการโหลด รอบ/นาที

1000

600

400

300

240

200

120

100

60

ความเร็วที่กำหนด รอบ/นาที

800

520

347

260

208

173

104

87

52

แรงบิดสูงสุด น.ม

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

15

15

15

15

15

15

30

30

30

ทิศทางการหมุน

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

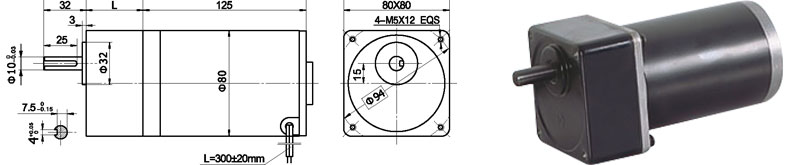

รูปลักษณะมอเตอร์

เอฟ-13

พารามิเตอร์ทางเทคนิคอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า*
