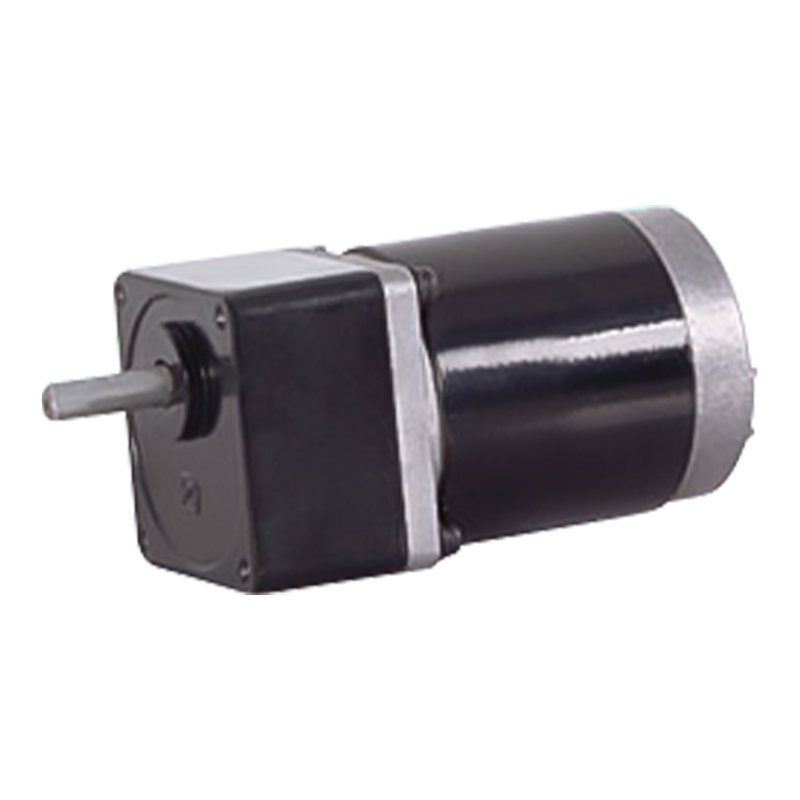

60JB50K/60ZY75 แม่เหล็กถาวร Stable Brushed Spur Gear มอเตอร์

60JB50K/60ZY75 แม่เหล็กถาวร Stable Brushed Spur Gear มอเตอร์

มอเตอร์เกียร์เดือยแปรงแม่เหล็กถาวรเสถียร 60JB50K/60ZY75 เป็นโซลูชันไดรฟ์ในตัวที่มีความแม่นยำสูง ออกแบบมาเพื่อการใช้งานทางอุตสาหกรรมที่ต้องการแรงบิดที่เสถียรและการควบคุมการเคลื่อนไหวที่แม่นยำ สร้างขึ้นด้วยเฟืองเหล็กโครงสร้างโลหะผสมและแบริ่งกลิ้งที่มีความแม่นยำ โดยผสมผสานประสิทธิภาพของเทคโนโลยีแม่เหล็กถาวร DC เข้ากับความสามารถในการรับน้ำหนักที่แข็งแกร่งสูงถึง 5.0N.m. ระบบเกียร์ที่ปรับให้เหมาะสมแบบหลายขั้นตอนให้ประสิทธิภาพการส่งแรงบิดที่ยอดเยี่ยมและอายุการใช้งานเชิงกลที่ยาวนาน ในขณะที่การตัดเฉือนโปรไฟล์ฟันขั้นสูงทำให้มั่นใจได้ว่าระดับเสียงรบกวนต่ำเป็นพิเศษมีประสิทธิภาพเหนือกว่ามาตรฐานอุตสาหกรรม เหมาะสำหรับหุ่นยนต์ สายการผลิตอัตโนมัติ และอุปกรณ์ทางการแพทย์ มอเตอร์นี้ดีเยี่ยมในสภาพแวดล้อมที่ต้องการการทำงานอย่างต่อเนื่องและความไวต่อเสียง การออกแบบแบบแยกส่วนทำให้การติดตั้งง่ายขึ้นและรองรับความเข้ากันได้กับโปรโตคอลการควบคุมทางอุตสาหกรรมที่หลากหลาย ช่วยให้สามารถบูรณาการเข้ากับระบบที่ซับซ้อนได้อย่างราบรื่น

  • 60JB50K/60ZY75 แม่เหล็กถาวร Stable Brushed Spur Gear มอเตอร์
60JB50K/60ZY75

ช่วงโหลดที่อนุญาต: 5.0 N.m

PM DC มอเตอร์เกียร์เดือย

ขนาด

กล่องเกียร์ในตัวขนาด 60 มม. พร้อมแรงบิดพิกัดสูงสุด 5.0 นิวตันเมตร เกียร์เหล็กโครงสร้างอัลลอยด์ ทั้งหมดติดตั้งด้วยลูกปืน

ข้อมูลทางเทคนิคของมอเตอร์

ประเภท

พิกัดแรงดันไฟฟ้า VDC

ความเร็วรอบขณะเดินเครื่องเปล่า/นาที

กระแสไฟไม่มีโหลด A

ความเร็วสูงสุด r/min

แรงบิดสูงสุด นิวตันเมตร

กำลังขับ W

จัดอันดับปัจจุบัน A

แรงบิดแผงลอย N.m

แผงลอยปัจจุบัน A

60ZY75-2420

24

2000

0.3

1600

50

8

0.8

215

2.1

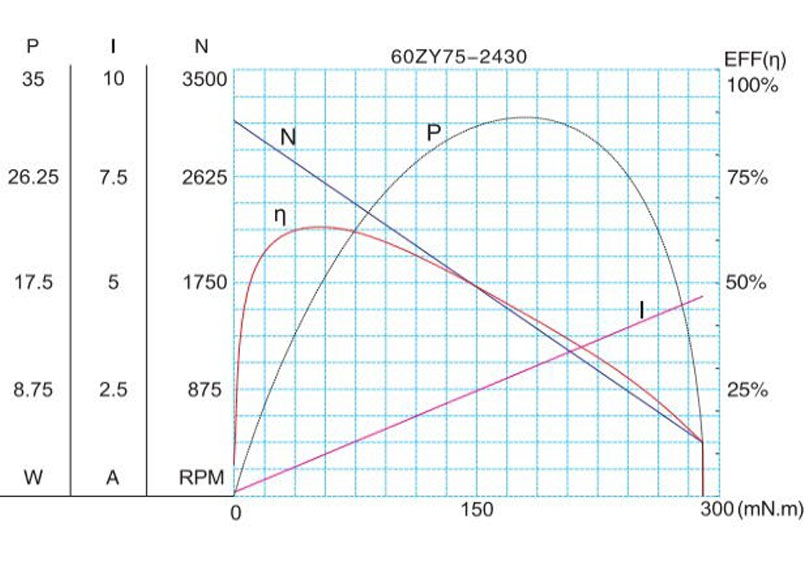

60ZY75-2430

24

3000

0.4

2400

70

17

1.2

296

5

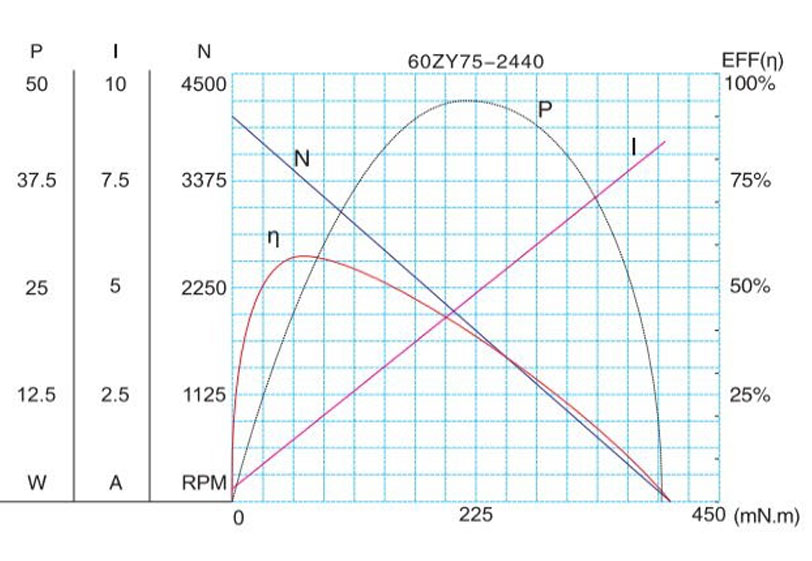

60ZY75-2440

24

4000

0.5

3200

90

30

2.2

404

8.5

ข้อมูลทางเทคนิคของมอเตอร์เกียร์

การกำหนดค่ามอเตอร์กระแสตรง 60ZY75-2420 (มอเตอร์กระแสตรง 60ZY75-2420)

อัตราส่วนการลด

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

จำนวนขบวนเกียร์

2

2

2

2

2

2

3

3

3

4

4

4

4

4

ความยาว(L) มม

32

32

32

32

32

32

40

40

40

40

40

40

40

40

ความเร็วขณะไม่มีการโหลด รอบ/นาที

667

400

267

200

160

133

80

67

40

27

22

20

17

13

ความเร็วที่กำหนด รอบ/นาที

533

320

213

160

128

106

64

53

32

21

18

16

13

10.5

แรงบิดสูงสุด น.ม

0.13

0.22

0.33

0.44

0.55

0.66

1

1.2

2

2.7

3.1

3.6

4.3

5

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

ทิศทางการหมุน

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

การกำหนดค่ามอเตอร์กระแสตรง 60ZY75-2430 (มอเตอร์กระแสตรง 60ZY75-2430)

อัตราส่วนการลด

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

จำนวนขบวนเกียร์

2

2

2

2

2

2

3

3

3

4

4

4

4

4

ความยาว(L) มม

32

32

32

32

32

32

40

40

40

40

40

40

40

40

ความเร็วขณะไม่มีการโหลด รอบ/นาที

1000

600

400

300

240

200

120

100

60

40

33

30

25

20

ความเร็วที่กำหนด รอบ/นาที

800

480

320

240

192

160

96

80

48

32

26

24

20

16

แรงบิดสูงสุด น.ม

0.17

0.28

0.42

0.56

0.7

0.85

1.2

1.5

2.5

3.8

4.5

5

5

5

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

ทิศทางการหมุน

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

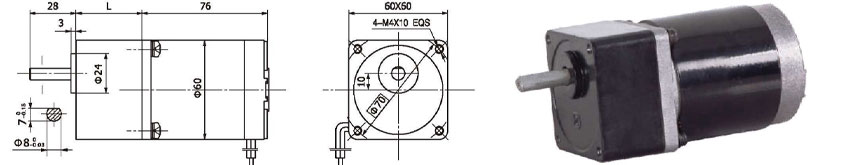

รูปลักษณะมอเตอร์

เอฟ-8

พารามิเตอร์ทางเทคนิคอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า*
