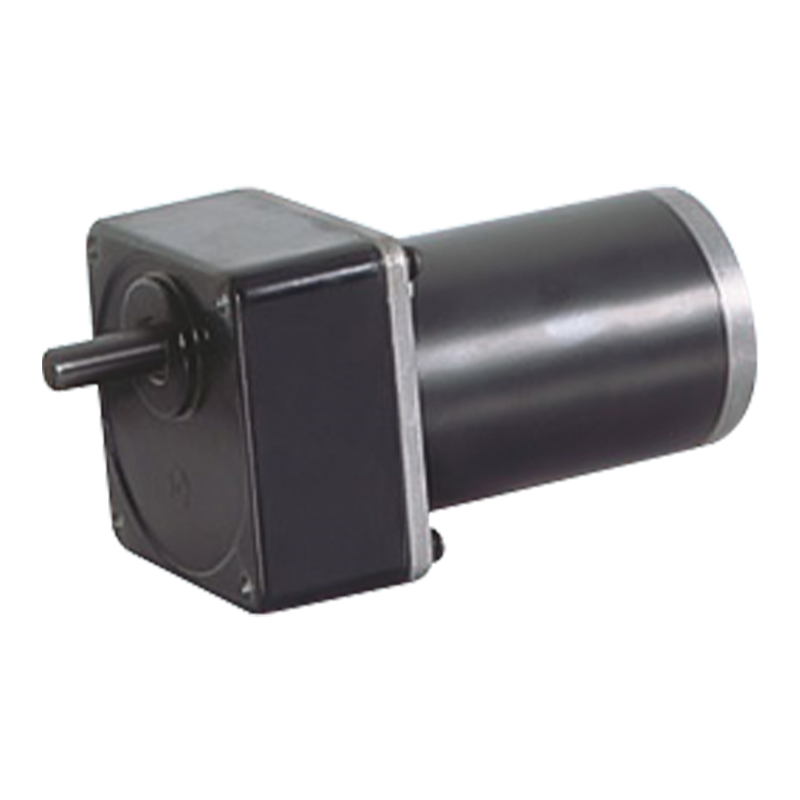

104JB300K/80ZY125 12 v/24 v 104 มม. 30N.m แม่เหล็กถาวร DC Brushed Spur Gear มอเตอร์

104JB300K/80ZY125 12 v/24 v 104 มม. 30N.m แม่เหล็กถาวร DC Brushed Spur Gear มอเตอร์

104JB300K/80ZY125 เป็นตัวลดเกียร์แบบรวมที่มีเส้นผ่านศูนย์กลางภายนอก 104 มม. ซึ่งช่วยให้โหลดได้ 30N.m และเหมาะสำหรับสภาพแวดล้อมที่มีแรงดันไฟฟ้าคู่ 12v/24v
เมื่อใช้ร่วมกับเซ็นเซอร์ตำแหน่งและระบบควบคุมที่เหมาะสม มอเตอร์เกียร์ขนานแบบแปรงถ่านจะสามารถควบคุมตำแหน่งได้แม่นยำยิ่งขึ้น ในการเชื่อมโยงการวางตำแหน่งของสายการผลิตอัตโนมัติ ชิ้นส่วนเครื่องจักรกลสามารถวางตำแหน่งได้อย่างแม่นยำไปยังตำแหน่งที่ระบุ ช่วยเพิ่มระดับของระบบอัตโนมัติและความแม่นยำของการผลิต โครงสร้างที่กะทัดรัดและขนาดแกนขนาดเล็กของกระปุกเกียร์เพลาขนานเหมาะสำหรับสถานการณ์ที่มีพื้นที่จำกัด (เช่น หุ่นยนต์ขนาดเล็ก เครื่องใช้ไฟฟ้าภายในบ้าน ฯลฯ) การส่งผ่านเกียร์แบบขนานนั้นราบรื่น สัญญาณรบกวนต่ำ สามารถให้กำลังขับที่เสถียรยิ่งขึ้น เพื่อให้อุปกรณ์ทำงานได้อย่างเสถียรและเชื่อถือได้มากขึ้น เหมาะสำหรับอุปกรณ์ที่ต้องการความเสถียรในการทำงานสูง

  • 104JB300K/80ZY125 12 v/24 v 104 มม. 30N.m แม่เหล็กถาวร DC Brushed Spur Gear มอเตอร์
104JB300K/80ZY125

ช่วงโหลดที่อนุญาต: 30N.m

PM DC มอเตอร์เกียร์เดือย

ขนาด

กล่องเกียร์ในตัวขนาด 104 มม. พร้อมแรงบิดสูงสุด 30.0 นิวตันเมตร เกียร์เหล็กโครงสร้างอัลลอยด์ ทั้งหมดติดตั้งด้วยลูกปืน

ข้อมูลทางเทคนิคของมอเตอร์

ประเภท

พิกัดแรงดันไฟฟ้า VDC

ความเร็วรอบขณะเดินเครื่องเปล่า/นาที

กระแสไฟไม่มีโหลด A

ความเร็วสูงสุด r/min

แรงบิดสูงสุด นิวตันเมตร

กำลังขับ W

จัดอันดับปัจจุบัน A

แรงบิดแผงลอย N.m

แผงลอยปัจจุบัน A

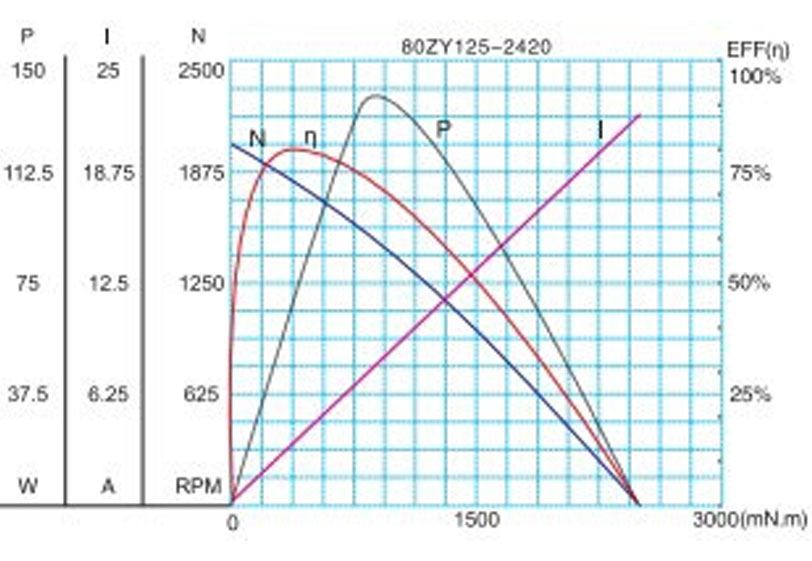

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

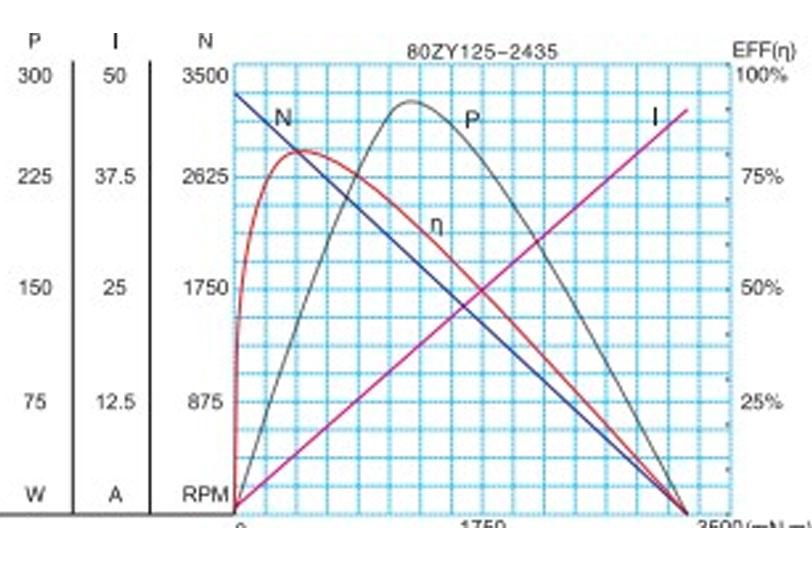

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

ข้อมูลทางเทคนิคของมอเตอร์เกียร์

การกำหนดค่ามอเตอร์กระแสตรง 80ZY125-2420

อัตราส่วนการลด

3

5

7.5

10

12.5

20

25

30

50

75

จำนวนขบวนเกียร์

2

2

2

3

3

3

3

3

4

4

ความยาว(L) มม

65

65

65

65

65

65

65

65

65

65

ความเร็วขณะไม่มีการโหลด รอบ/นาที

667

400

267

160

160

100

80

67

40

27

ความเร็วที่กำหนด รอบ/นาที

567

340

227

136

136

85

68

57

34

23

แรงบิดสูงสุด น.ม

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

10

10

10

30

30

30

30

30

60

60

ทิศทางการหมุน

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ซีดับบลิว

ซีดับบลิว

การกำหนดค่า 80ZY125-2435 มอเตอร์กระแสตรง

อัตราส่วนการลด

3

5

7.5

10

12.5

20

25

30

50

75

จำนวนขบวนเกียร์

2

2

2

3

3

3

3

3

4

4

ความยาว(L) มม

65

65

65

65

65

65

65

65

65

65

ความเร็วขณะไม่มีการโหลด รอบ/นาที

1167

700

467

350

280

175

140

117

70

47

ความเร็วที่กำหนด รอบ/นาที

1000

600

400

300

240

150

120

100

60

40

แรงบิดสูงสุด น.ม

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

10

10

10

30

30

30

30

30

60

60

ทิศทางการหมุน

ซีดับบลิว

ซีดับบลิว

ซีดับบลิว

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ทวนเข็มนาฬิกา

ซีดับบลิว

ซีดับบลิว

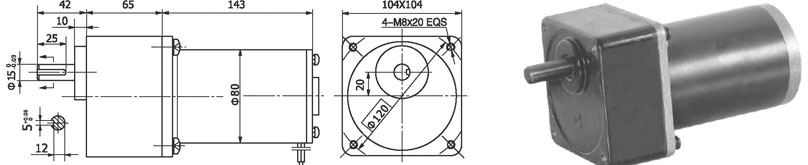

รูปลักษณะมอเตอร์

เอฟ-15

พารามิเตอร์ทางเทคนิคอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า*
