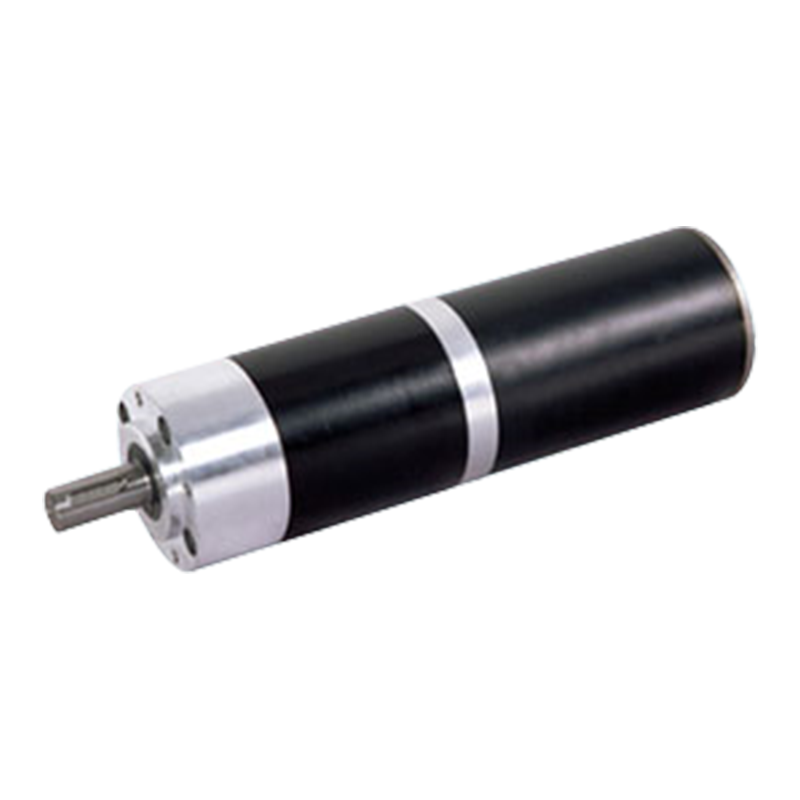

82JX1200K/80ZY125 82 มม. 120N.m แม่เหล็กถาวร DC แปรงดาวเคราะห์เกียร์มอเตอร์

82JX1200K/80ZY125 82 มม. 120N.m แม่เหล็กถาวร DC แปรงดาวเคราะห์เกียร์มอเตอร์

มอเตอร์เกียร์ดาวเคราะห์ DC แม่เหล็กถาวรได้รับการออกแบบให้เข้ากันได้กับแรงดันไฟฟ้าคู่ 12V/24V เพื่อปรับให้เข้ากับสถานการณ์การใช้พลังงานที่แตกต่างกัน ความเร็วรอบเปล่าที่ 2000-3500 รอบต่อนาทีและอัตราส่วนการส่งผ่าน 6-71 สามารถปรับแรงบิดเอาท์พุต (สูงถึง 120N.m) และความเร็วได้อย่างแม่นยำ เพื่อตอบสนองความต้องการด้านพลังงานตั้งแต่เครื่องมือที่มีความแม่นยำไปจนถึงอุปกรณ์ที่ใช้งานหนัก การผสมผสานระหว่างความเฉื่อยของมอเตอร์ 274-440 กก.·ซม.² และแรงบิดสูงสุด 4.4 นิวตันเมตร ช่วยให้มั่นใจได้ถึงความต้านทานแรงกระแทกของโหลดกะทันหัน ในขณะที่ตอบสนองอย่างรวดเร็วด้วยความเฉื่อยต่ำ (สตาร์ทและหยุด <3 มิลลิวินาที) การใช้พลังงานแบบไม่มีโหลดของกระแสคงที่ 22-30mA เน้นย้ำถึงประสิทธิภาพสูงของระบบแม่เหล็กไฟฟ้า

ระบบลดขนาดใช้โครงสร้างเฟืองดาวเคราะห์โลหะแบบหลายซี่ฟัน และให้การทำงานที่มีเสียงรบกวนต่ำผ่านการออกแบบการแบ่งรับน้ำหนัก เพื่อให้มั่นใจถึงความทนทานของกระปุกเกียร์ในสภาพแวดล้อมที่รุนแรง เช่น ฝุ่นและความชื้น การผสมผสานระหว่างโครงโลหะขนาดกะทัดรัด (ความยาว 24 มม.) และความหนาแน่นของแรงบิด 120 นิวตันเมตร ช่วยให้สามารถสร้างสมดุลระหว่างความต้องการที่ขัดแย้งกันของเอาต์พุตกำลังสูงและการรวมระบบในสถานการณ์ที่มีพื้นที่จำกัด เช่น สายการผลิตอัตโนมัติและอุปกรณ์ทางการแพทย์

ระบบพารามิเตอร์โดยรวมชี้ไปที่สองมาตรฐานด้านความน่าเชื่อถือระดับอุตสาหกรรมและความแม่นยำในการควบคุมแบบไดนามิก เหมาะอย่างยิ่งสำหรับสถานการณ์เซอร์โวไดรฟ์ที่ต้องการสตาร์ทและหยุดอย่างรวดเร็ว ความหนาแน่นของแรงบิดสูงและความทนทานต่อสภาพแวดล้อม เช่น หน่วยกำลังหลักในข้อต่อหุ่นยนต์ โต๊ะหมุนที่มีความแม่นยำ และสาขาอื่นๆ

  • 82JX1200K/80ZY125 82 มม. 120N.m แม่เหล็กถาวร DC แปรงดาวเคราะห์เกียร์มอเตอร์
82JX1200K/80ZY125

หัวเกียร์ดาวเคราะห์ OD 82 มม.,

ช่วงโหลดที่อนุญาต: 120N.m

มอเตอร์เกียร์ดาวเคราะห์ PM DC (วัสดุวงแหวนเกียร์: โลหะ)

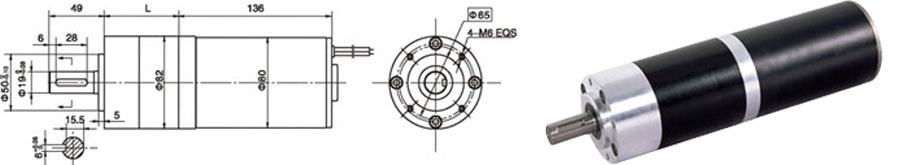

ขนาด

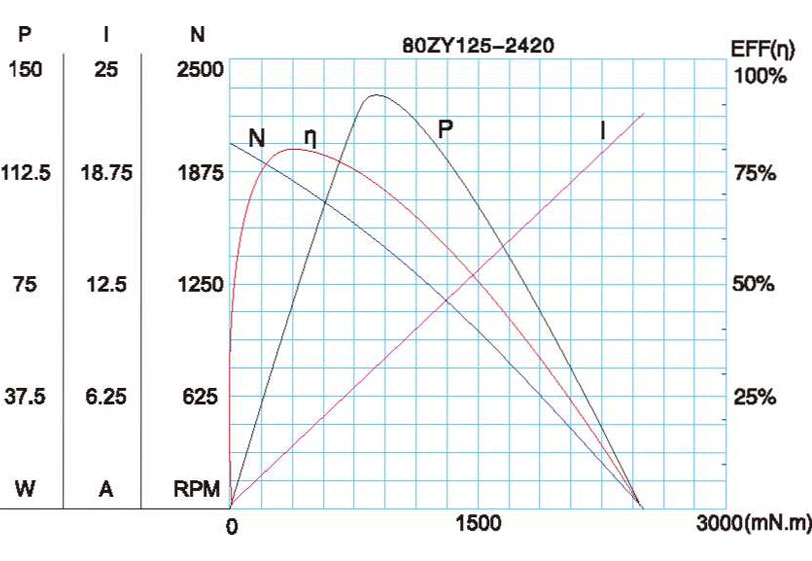

ข้อมูลทางเทคนิคของมอเตอร์

ประเภท

พิกัดแรงดันไฟฟ้า VDC

ความเร็วขณะเดินเครื่องเปล่า รอบ/นาที

กระแสไฟขณะไม่มีโหลด mA

ความเร็วสูงสุด r/min

แรงบิดสูงสุดmN.m

กำลังขับ W

พิกัดกระแส mA

แรงบิดแผงลอย mN.m

แผงลอยปัจจุบัน A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

ข้อมูลทางเทคนิคของมอเตอร์เกียร์

การกำหนดค่า 80ZY125-2420 DC มอเตอร์ (80ZY125-2420 DC มอเตอร์)

อัตราส่วนการลด

4

7

14

19

25

32

50

64

71

90

116

152

195

329

จำนวนขบวนเกียร์

1

1

2

2

2

2

3

3

3

3

3

3

3

3

ความยาว(L) มม

66

66

90

90

90

90

115

115

115

115

115

115

115

115

ความเร็วรอบขณะเดินเครื่องเปล่า/นาที

500

286

143

105

80

63

40

31

28

22

17

13

10

6

ความเร็วสูงสุด r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

แรงบิดสูงสุด นิวตันเมตร

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

60

60

180

180

180

180

360

360

360

360

360

360

360

360

การกำหนดค่า 80ZY125-2435 DC มอเตอร์ (80ZY125-2435 DC มอเตอร์)

อัตราส่วนการลด

4

7

14

19

25

32

50

64

71

90

116

152

195

จำนวนขบวนเกียร์

1

1

2

2

2

2

3

3

3

3

3

3

3

ความยาว(L) มม

66

66

90

90

90

90

115

115

115

115

115

115

115

ความเร็วรอบขณะเดินเครื่องเปล่า/นาที

875

500

250

184

140

109

70

55

49

39

30

23

18

ความเร็วสูงสุด r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

แรงบิดสูงสุด นิวตันเมตร

3.4

6

11

15

19

25

35

44

49

62

80

105

120

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

60

60

180

180

180

180

360

360

360

360

360

360

360

รูปลักษณะมอเตอร์

เอ-34

พารามิเตอร์ทางเทคนิคอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า*
