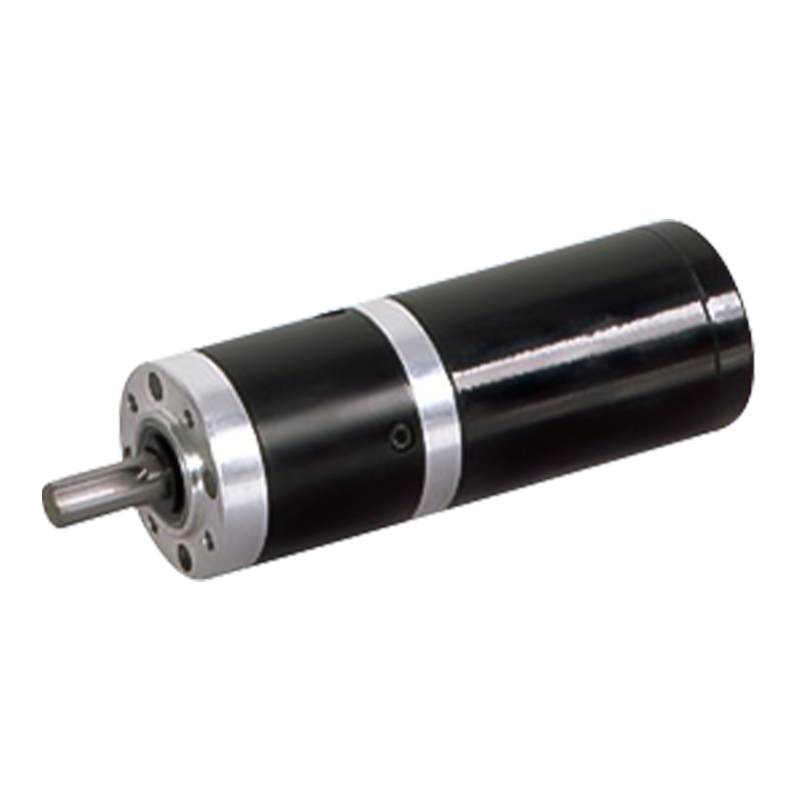

45JX100K/45ZYN68 12V/24V 1-10N.m แม่เหล็กถาวร DC แปรงดาวเคราะห์เกียร์มอเตอร์

45JX100K/45ZYN68 12V/24V 1-10N.m แม่เหล็กถาวร DC แปรงดาวเคราะห์เกียร์มอเตอร์

มอเตอร์เกียร์ดาวเคราะห์ DC แม่เหล็กถาวร 45JX100K/45ZYN68 มีโครงสร้างเฟืองดาวเคราะห์โลหะที่มีเส้นผ่านศูนย์กลางภายนอก 42 มม. ผสมผสานเอาต์พุตแรงบิดสูงขนาดกะทัดรัด ช่วงแรงบิดที่อนุญาต: 1N.m ~ 10N.m รองรับแรงดันไฟฟ้าคู่ 12V/24V เหมาะสำหรับสถานการณ์ประสิทธิภาพพลังงานที่แตกต่างกัน
กำลังขับของผลิตภัณฑ์นี้มีคุณลักษณะเฉพาะด้วยแรงบิดสูงและเอาต์พุตที่เสถียร กลไกเฟืองดาวเคราะห์สามารถบรรลุอัตราส่วนการส่งผ่านขนาดใหญ่ ลดความเร็วของมอเตอร์ และแปลงเป็นเอาต์พุตแรงบิดสูง เหมาะสำหรับการขับโหลดที่ต้องใช้แรงมากขึ้น โครงสร้างการส่งกำลังมีความสมมาตร แรงสม่ำเสมอ และการทำงานราบรื่น ซึ่งสามารถให้กำลังขับที่เสถียรและลดความผันผวนของแรงบิด

  • 45JX100K/45ZYN68 12V/24V 1-10N.m แม่เหล็กถาวร DC แปรงดาวเคราะห์เกียร์มอเตอร์
45JX100K/45ZYN68

กล่องเกียร์เสริม OD 42 มม.,

ช่วงโหลดที่อนุญาต: 13N.m~10N.m

มอเตอร์เกียร์ดาวเคราะห์ PM DC (วัสดุวงแหวนเกียร์: โลหะ)

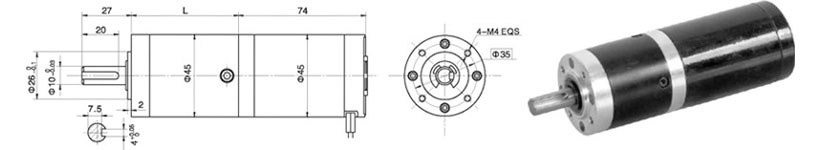

ขนาด

ข้อมูลทางเทคนิคของมอเตอร์

ประเภท

พิกัดแรงดันไฟฟ้า VDC

ความเร็วขณะเดินเครื่องเปล่า รอบ/นาที

กระแสไฟขณะไม่มีโหลด mA

ความเร็วสูงสุด r/min

แรงบิดสูงสุดmN.m

กำลังขับ W

พิกัดกระแส mA

แรงบิดแผงลอย mN.m

แผงลอยปัจจุบัน A

45ZYN68-2420

24

2000

0.18

1600

42

7

0.5

220

2

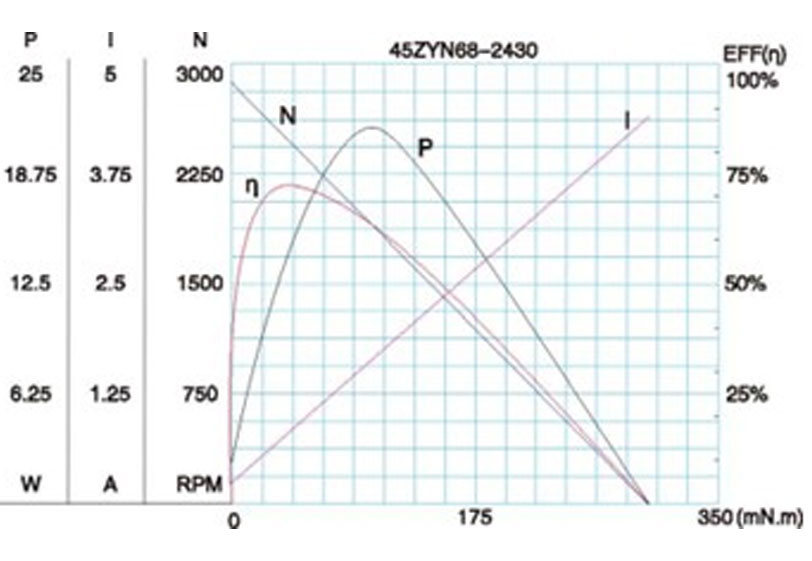

45ZYN68-2430

24

3000

0.25

2400

65

16

1.2

300

4.4

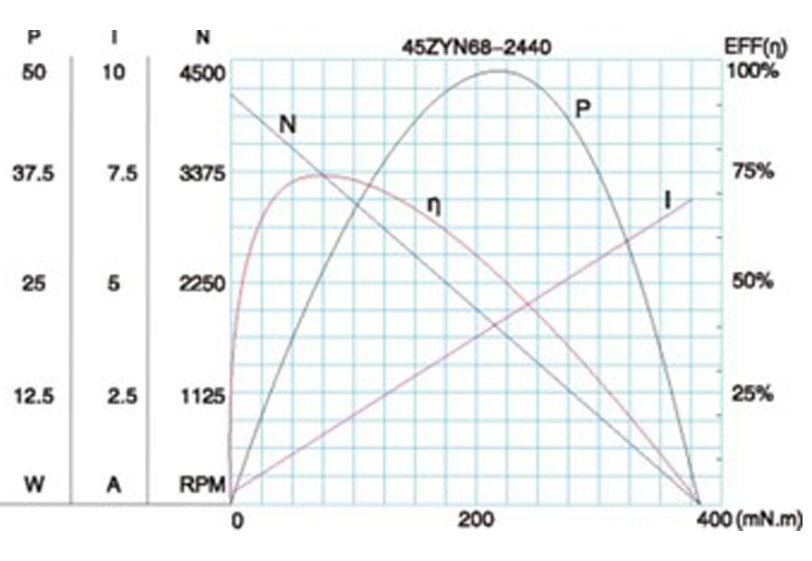

45ZYN68-2440

24

4000

0.3

3200

90

30

2

375

6.8

ข้อมูลทางเทคนิคของมอเตอร์เกียร์

การกำหนดค่า 45ZYN68-2420 มอเตอร์กระแสตรงของโลกที่หายาก (45ZYN68-2420 มอเตอร์กระแสตรงของโลกที่หายาก)

อัตราส่วนการลด

3.71

5.18

14

19

27

51

71

100

139

189

264

369

จำนวนขบวนเกียร์

1

1

2

2

2

3

3

3

3

4

4

4

ความยาว(L) มม

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

ความเร็วรอบขณะเดินเครื่องเปล่า/นาที

539

386

143

105

74

39

28

20

14

11

7.6

5.4

ความเร็วสูงสุด r/min

431

309

114

84

59

31

22

16

9.5

8.5

6

4.3

แรงบิดสูงสุด นิวตันเมตร

0.14

0.2

0.34

0.65

0.92

1.6

2.2

3.1

4.2

5.2

7.3

10

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

3

3

12

12

12

25

25

25

25

30

30

30

การกำหนดค่า 45ZYN68-2430 มอเตอร์กระแสตรงของโลกที่หายาก (45ZYN68-2430 มอเตอร์กระแสตรงของโลกที่หายาก)

อัตราส่วนการลด

3.71

5.18

14

19

27

51

71

100

139

189

264

จำนวนขบวนเกียร์

1

1

2

2

2

3

3

3

3

4

4

ความยาว(L) มม

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

ความเร็วรอบขณะเดินเครื่องเปล่า/นาที

809

579

214

158

111

59

42

30

22

16

11

ความเร็วสูงสุด r/min

647

463

171

126

89

47

34

24

17

13

9.5

แรงบิดสูงสุด นิวตันเมตร

0.22

0.3

0.74

1

1.4

2.4

3.4

4.7

6.6

8.1

10

สูงสุด โหลดที่อนุญาตได้ในเวลาอันสั้น น.ม

3

3

12

12

12

25

25

25

25

30

30

รูปลักษณะมอเตอร์

เอ-24

พารามิเตอร์ทางเทคนิคอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า*
